Qual é o princípio de funcionamento do trocador de calor de placa no processo de aquecimento de água circulante HVAC?

No processo de aquecimento de água circulante em HVAC e aquecimento urbano, o trocador de calor de placa é um processo de troca de calor líquido-líquido.

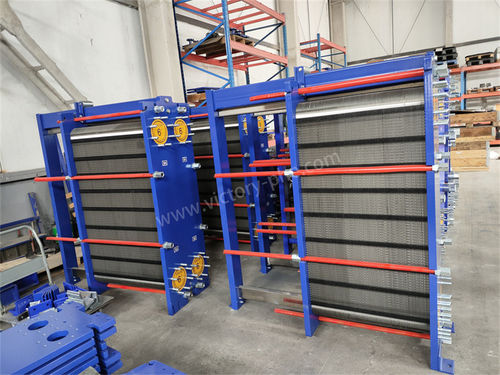

1Fluxo de fluido: os trocadores de calor de placa consistem em uma série de placas de metal dispostas em paralelo para formar vários canais. Água quente e fria flui através desses canais.

2Condução térmica: Quando a água quente e fria passam pelo trocador de calor da placa, o calor é conduzido entre eles.Devido à grande área de contacto entre as placas, o calor é efetivamente transferido da água quente para a água fria.

3Troca de calor: A água quente transfere calor para a água fria no canal, fazendo com que ela aqueça enquanto se esfria. Desta forma, a energia térmica é transferida da água quente para a água fria.

4Separação de fluidos: devido à separação entre as placas, a água quente e a água fria fluem separadamente nos canais sem misturar.Isto garante a troca de calor entre a água quente e fria sem misturar juntos.

5Controle de temperatura: o controlo de temperatura do trocador de calor de placa pode ser conseguido controlando o fluxo e a temperatura da água quente e fria.Isso permite que a temperatura necessária seja regulada e mantida com precisão durante os processos de HVAC e aquecimento urbano.

O trocador de calor de placa conduz a condução de calor e a troca de calor entre água quente e fria através de canais estreitos entre as placas, aquecendo ou arrefecendo assim a água circulante.Seu design compacto, transferência de calor eficiente e fácil limpeza tornam-no amplamente utilizado em HVAC e aquecimento urbano.
