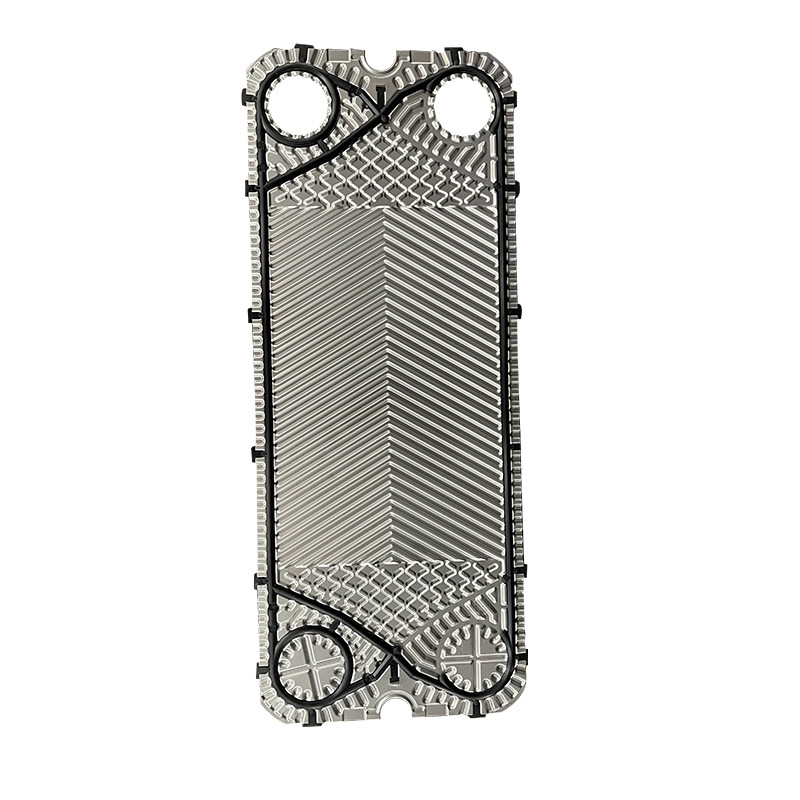

Placa de trocador de calor de titânio alfafalaval

Descrição do produto

Placa de trocador de calor de liga de titânio e de titânio-paladio resistente à corrosão para trocador de calor de alfafalaval

Placas de trocador de calor

1. As placas de trocador de calor de placa são componentes especialmente concebidos para isolar os meios e facilitar a troca de calor.

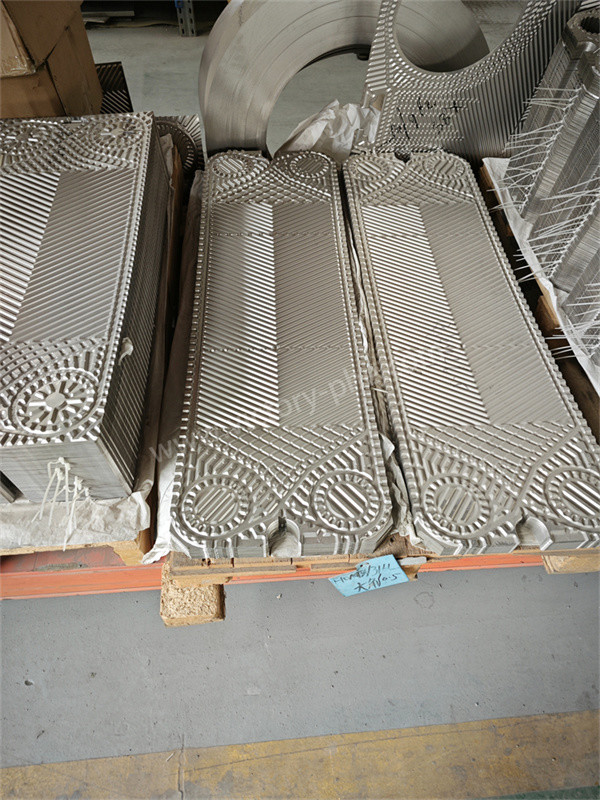

2. As placas dos trocadores de calor de placa são feitas pressionando folhas de metal com ondulações, sulcos de vedação e furos de canto.As ondulações não só melhoram a transferência de calor, mas também aumentam a rigidez das placas finasAlém disso, o fluxo turbulento induzido pelas ondulações ajuda a reduzir a formação de depósitos ou impurezas,proporcionando um certo grau de efeito de "auto-limpeza".

Os produtos são adequados principalmente para / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicações

Configuração da espessura da placa do trocador de calor

• A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
• AISI 316 é sempre 0,5 e 0,6 mm
• 254 SMO (alto teor de liga) tipicamente 0,6 mm
• As placas de titânio são sempre de 0,5 e 0,6 mm
• Alguns têm placas mais grossas (para aplicações de alta pressão)
• Alguns PHEs têm 0,4 mm (operação de baixa pressão)
• Hastelloy C-276 (liga de níquel) normalmente 0,6 mm

Processo de produção:

• Preparação de matérias-primas: As chapas de aço inoxidável de alta qualidade são selecionadas como matérias-primas devido à sua excelente resistência à corrosão e condutividade térmica.A espessura da chapa é determinada com base nas especificações do produto e nos requisitos de projeto.
• Cortar e nivelar: As chapas de aço inoxidável são cortadas com precisão utilizando máquinas-ferramentas para satisfazer os requisitos de projeto.
• Estampagem: As placas achatadas são estampadas com uma prensa hidráulica para criar padrões específicos de espinhos de arenque.Controle preciso é mantido durante o processo de estampagem para evitar a deformação da placa ou danos.
• Tratamento de superfície: As placas são submetidas a tratamento de superfície, como polimento, arejamento ou revestimento, para melhorar a resistência à corrosão e o desempenho de transferência de calor.A escolha do método de tratamento depende das necessidades específicas.

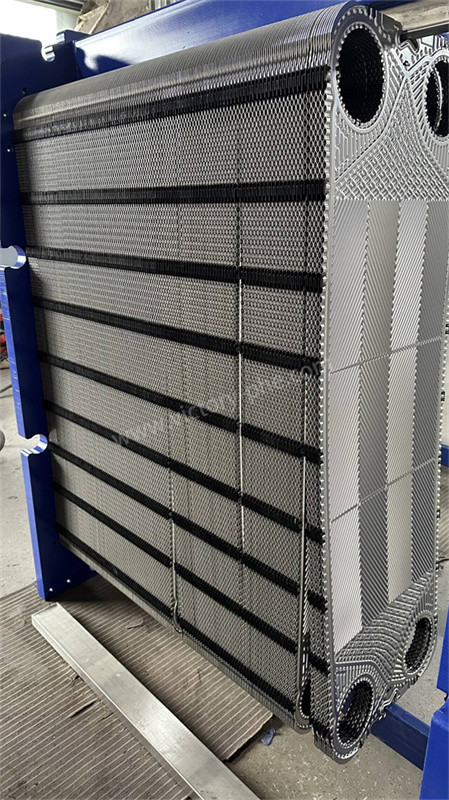

• Reunião e inspecção: As placas são montadas de acordo com os requisitos de projeto, formando um trocador de calor de placa desmontável com vedações de juntas de borracha ou um trocador de calor de placa totalmente soldado através de soldadura por arco de argônio.Assegurar-se-á uma fixação apertada e a ausência de lacunas durante a montagemApós a montagem, é realizado um rigoroso teste de pressão de desempenho e é emitido um relatório de fábrica para verificar o cumprimento dos padrões de qualidade.
