Exchanger de calor tipo placa APV Peças e funções aço inoxidável

Descrição do produto

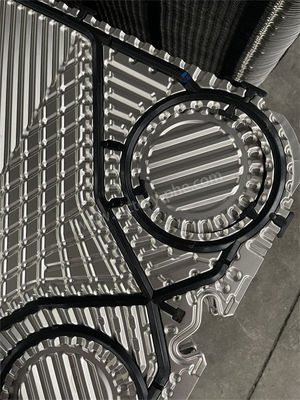

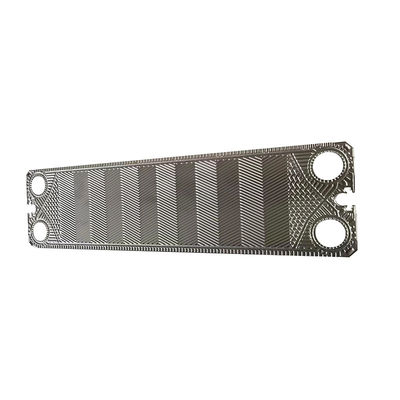

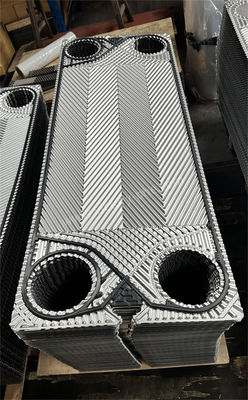

Placa de trocador de calor APV SPX de aço inoxidável e titânio para alta condutividade térmica

APV/SPXPlacas de trocador de calor

1. Os materiais das placas de trocador de calor incluem aço carbono, aço inoxidável, alumínio e suas ligas, latão, monel, níquel, alumínio, titânio, etc. Atualmente, o aço inoxidável é o mais amplamente utilizado.Devido à boa resistência à corrosão do titânio, especialmente em meios que contêm cloro, embora o titânio seja muito caro, os trocadores de calor de placa de titânio ainda são amplamente utilizados em situações altamente corrosivas.A espessura da placa é muito finaA chave para a fabricação de trocadores de calor de chapa é a formação de chapas, que atualmente são quase todas chapas estampadas.

2. Os produtos são adequados principalmente para / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicações

Processo de produção:

• Preparação de matérias-primas: As chapas de aço inoxidável de alta qualidade são selecionadas como matérias-primas devido à sua excelente resistência à corrosão e condutividade térmica.A espessura da chapa é determinada com base nas especificações do produto e nos requisitos de projeto.
• Cortar e nivelar: As chapas de aço inoxidável são cortadas com precisão utilizando máquinas-ferramentas para satisfazer os requisitos de projeto.
• Estampagem: As placas achatadas são estampadas com uma prensa hidráulica para criar padrões específicos de espinhos de arenque.Controle preciso é mantido durante o processo de estampagem para evitar a deformação da placa ou danos.
• Tratamento de superfície: As placas são submetidas a tratamento de superfície, como polimento, arejamento ou revestimento, para melhorar a resistência à corrosão e o desempenho de transferência de calor.A escolha do método de tratamento depende das necessidades específicas.
• Reunião e inspecção: As placas são montadas de acordo com os requisitos de projeto, formando um trocador de calor de placa desmontável com vedações de juntas de borracha ou um trocador de calor de placa totalmente soldado através de soldadura por arco de argônio.Assegurar-se-á uma fixação apertada e a ausência de lacunas durante a montagemApós a montagem, é realizado um rigoroso teste de pressão de desempenho e é emitido um relatório de fábrica para verificar o cumprimento dos padrões de qualidade.

Princípio de funcionamento:

• O trocador de calor de placa envolve a empilha de placas de metal com uma certa forma ondulada para criar um novo tipo de trocador de calor de alta eficiência.A estrutura do trocador de calor de placa inclui juntas, placas de fixação (placa final móvel, placa final fixa) e um quadro (barras de guia superiores e inferiores, pilar de apoio frontal).Criando canais separados para os fluidos quentes e friosOs fluidos frios e quentes fluem através dos respectivos canais e trocam calor com as placas adjacentes para alcançar a temperatura desejada.
• Cada placa tem aberturas em seus quatro cantos, e quando montadas em um feixe de placas, formam canais de distribuição e coleta para os fluidos.Após a troca de calor entre os fluidos frios e quentes, são devolvidos aos respectivos canais de recolha e colocados em circulação para reutilização.
