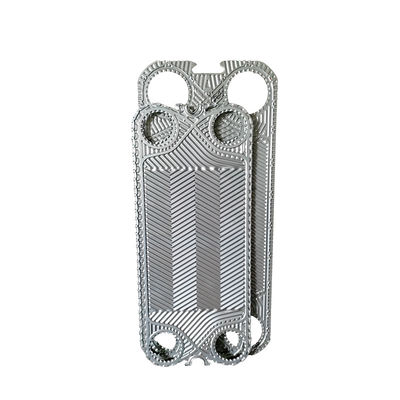

Peças de trocador de calor de placas de tipo Chevron para APV SPX

Descrição do produto

Placa de trocador de calor anticorrosivo para APV SPX//ACCESSEN/GEA em aço inoxidável

APV/SPXPlacas de trocador de calor

1. As placas do trocador de calor têm quatro furos de canto através dos quais passam os dois fluidos envolvidos na transferência de calor.As placas metálicas são instaladas dentro de um quadro que tem uma placa fixa e uma placa de fixação móvel em um ladoAs placas são equipadas com juntas de vedação, que fecham os canais de fluido e guiam os fluidos para fluir alternadamente para as suas respectivas passagens,facilitar a troca de calorO caudal, as propriedades físicas, a queda de pressão e a diferença de temperatura dos fluidos determinam o número e o tamanho das placas necessárias para o trocador de calor.
2. As placas de trocador de calor são fabricadas utilizando moldes extremamente precisos para um processo de estampagem de uma só vez.Isto garante um contacto uniforme de metal para metal entre as placas, permitindo que os trocadores de calor de placa funcionem eficazmente sob altas pressões e resistam aos choques de pressão do sistema.

3. Os produtos são adequados principalmente para / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicações

Configuração da espessura da placa do trocador de calor

• A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
• AISI 316 é sempre 0,5 e 0,6 mm
• 254 SMO (alto teor de liga) tipicamente 0,6 mm
• As placas de titânio são sempre de 0,5 e 0,6 mm
• Alguns têm placas mais grossas (para aplicações de alta pressão)
• Alguns PHEs têm 0,4 mm (operação de baixa pressão)
• Hastelloy C-276 (liga de níquel) normalmente 0,6 mm

Princípio de funcionamento:

• O trocador de calor de placa envolve a empilha de placas de metal com uma certa forma ondulada para criar um novo tipo de trocador de calor de alta eficiência.A estrutura do trocador de calor de placa inclui juntas, placas de fixação (placa final móvel, placa final fixa) e um quadro (barras de guia superiores e inferiores, pilar de apoio frontal).Criando canais separados para os fluidos quentes e friosOs fluidos frios e quentes fluem através dos respectivos canais e trocam calor com as placas adjacentes para alcançar a temperatura desejada.
• Cada placa tem aberturas em seus quatro cantos, e quando montadas em um feixe de placas, formam canais de distribuição e coleta para os fluidos.Após a troca de calor entre os fluidos frios e quentes, são devolvidos aos respectivos canais de recolha e colocados em circulação para reutilização.
