S4A S21A Placa de trocador de calor Sondex para equipamento de arrefecimento de trocador de calor

Descrição do produto

S4A S21A S22 Tipo SF123 Placas de trocador de calor para equipamento de arrefecimento de trocadores de calor Sondex

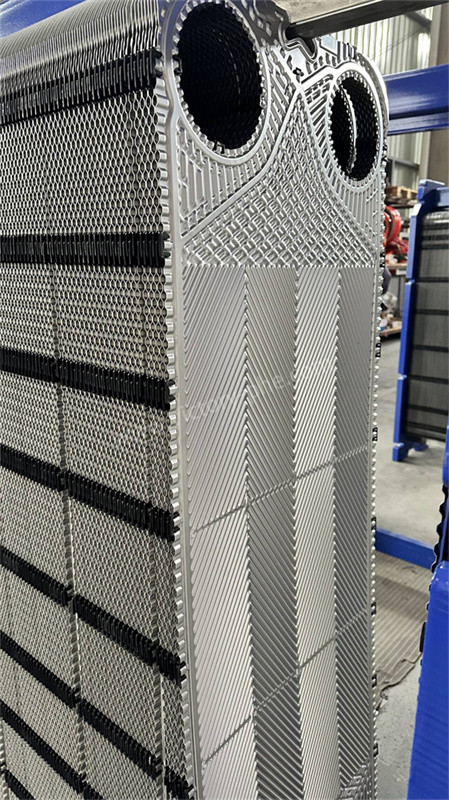

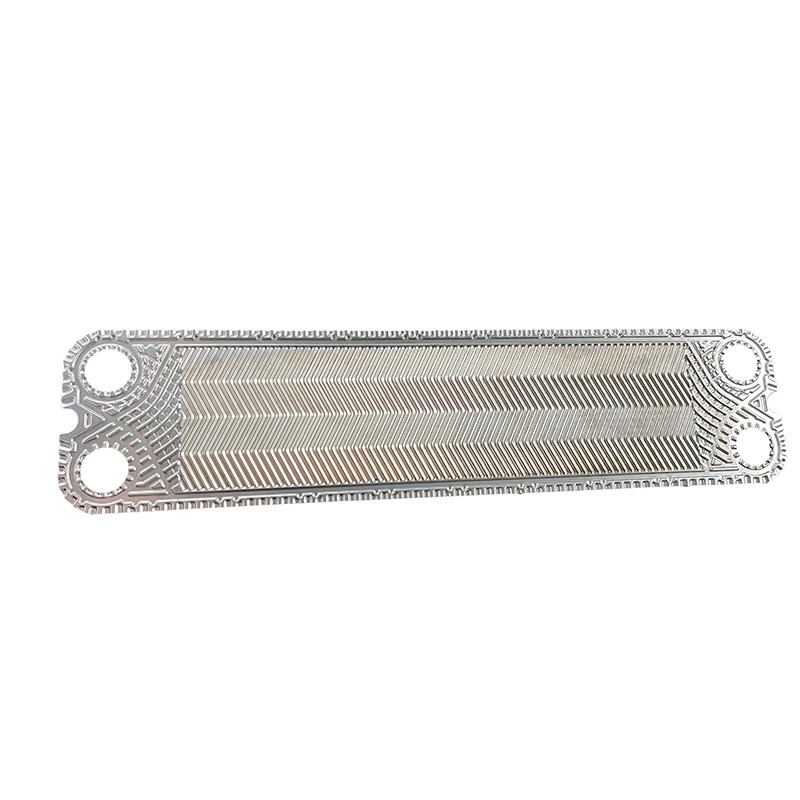

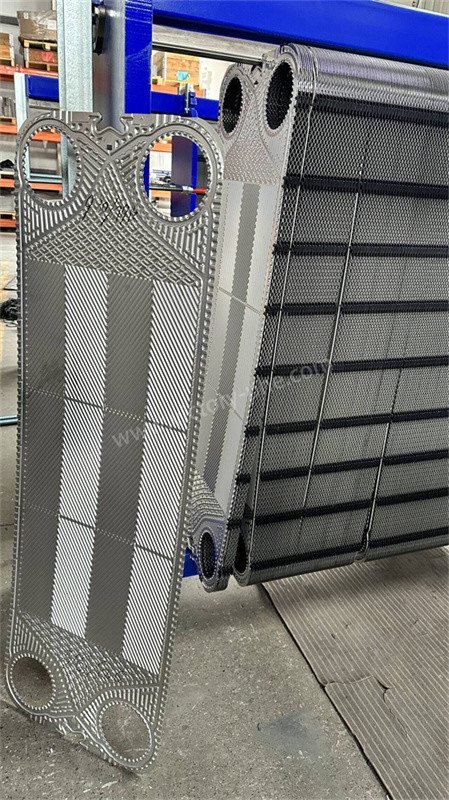

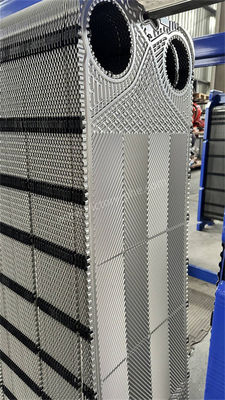

Sondex Placas de trocador de calor

1. As placas de trocador de calor de placa são os componentes principais dos trocadores de calor de placa.tornando-os os principais elementos de transferência de calor do trocador de calorAlém disso, as placas devem suportar a diferença de pressão entre os dois lados.A seleção de tipos de chapas e canais de fluxo adequados para as chapas de trocador de calor tem um impacto significativo no funcionamento do equipamento de trocador de calor, eficiência de transferência de calor, resistência do fluido e outros fatores.

Placa de trocador de calor Escolha:

• A escolha dos tipos de chapas e padrões de ondulação dos trocadores de calorPlacaDeve basear-se nas condições e requisitos específicos de transferência de calor.As placas de baixa resistência devem ser selecionadasA selecção dos trocadores de calor de chapa removíveis ou de chapa de solda deve ser determinada com base nas condições de pressão e temperatura do meio de transferência de calor.
• Para equipamentos com uma grande área de transferência de calor, não é aconselhável escolher placas com superfícies individuais de placas excessivamente pequenas.Isso ocorre porque ter muitas placas pode resultar em baixa velocidade de fluxo entre as placas, levando a uma diminuição do coeficiente global de transferência de calor.

Disposição do fluxo e canais de fluxo Escolha:

• O arranjo de fluxo refere-se a um grupo de canais de fluxo paralelo em um trocador de calor onde um único fluido flui na mesma direção.canais de fluxo referem-se às passagens formadas por pares de placas adjacentes dentro de um trocador de calor de placa através do qual o fluido fluiEm geral, vários canais de fluxo são ligados em paralelo ou em série para formar diferentes combinações de passagens de fluido frio e quente.
• Para assegurar que o fluido flui entre os feixes de placas de acordo com os requisitos específicos, os quatro cantos das placas são perfurados e as juntas são aplicadas de acordo com as especificações.As placas são dispostas em um padrão regular para formar os canais de fluxoA forma de arranjo do fluxo deve ser determinada com base nos cálculos da transferência de calor e da resistência do fluido, satisfazendo simultaneamente os requisitos do processo.Quando os coeficientes de transferência de calor por convecção em ambos os lados da superfície de transferência de calor forem iguais ou próximos, o coeficiente de transferência de calor pode ser maximizado.É desejável que os coeficientes de transferência de calor por convecção nos canais de fluxo de água fria e quente sejam iguais ou próximos uns dos outros..
