Partes de trocador de calor de placa de trancer Molibdênio Titânio Hastelloy

Descrição do produto

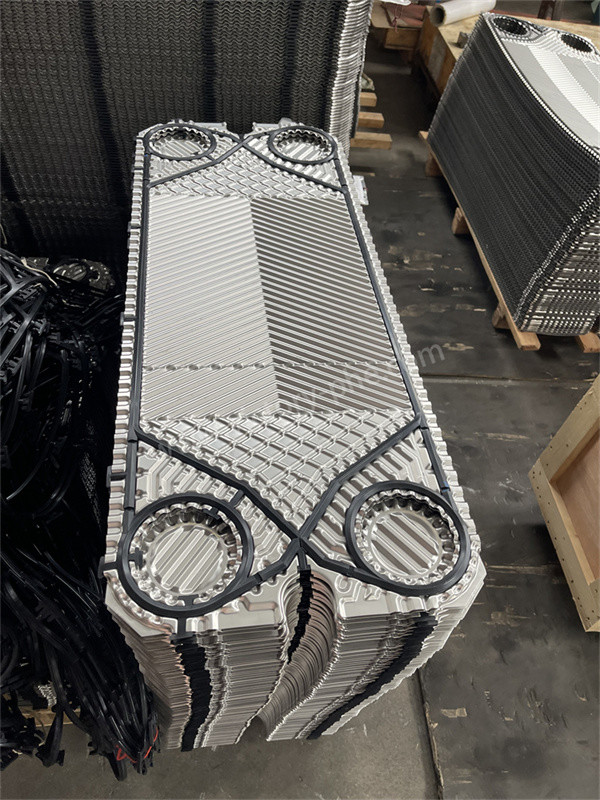

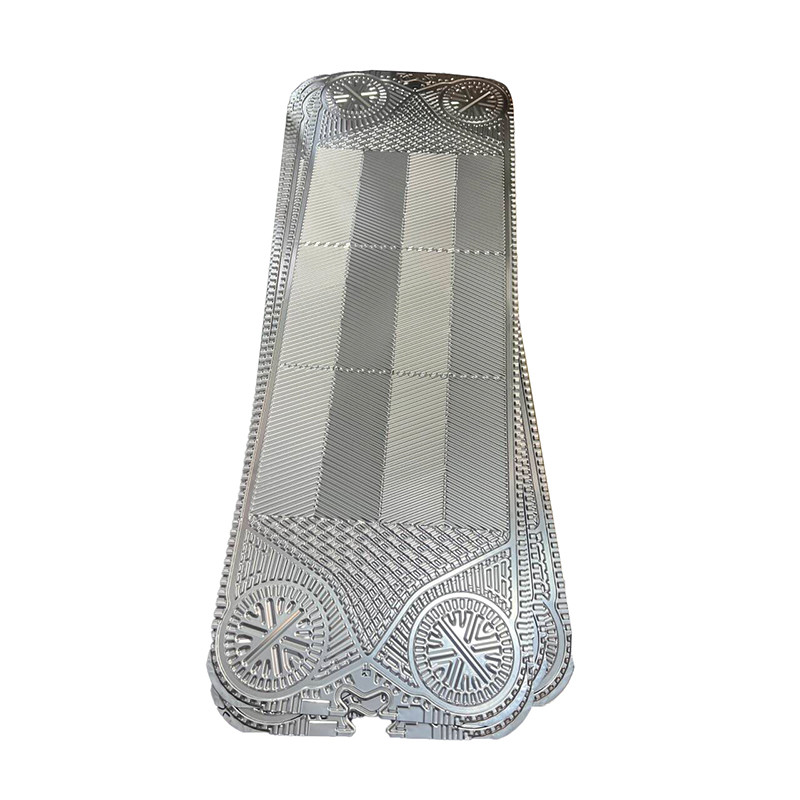

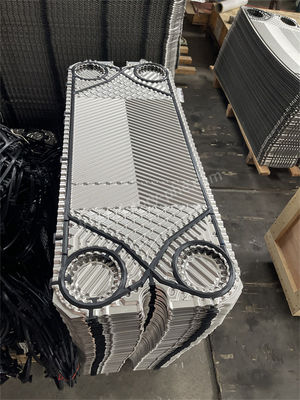

Placa de trocador de calor Tranter GC26 GX100 Feita de aço inoxidável Titânio Hastelloy Níquel Molibdênio

Sondex Placas de trocador de calor

1. As placas de trocador de calor são projetadas especificamente para isolar fluidos e facilitar a troca de calor em trocadores de calor de placa.Placas onduladas de espinha de arenque, placas horizontais planas de cartão ondulado e placas em relevo.

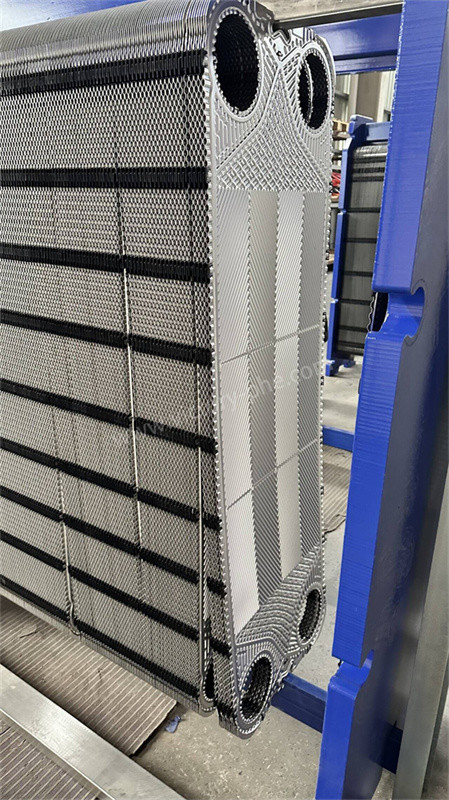

2. Um trocador de calor de placa com junta é constituído por múltiplas placas finas onduladas estampadas, que são empilhadas em intervalos especificados e seladas com juntas.As placas e juntas são comprimidas juntas usando um quadro e parafusos de apertoOs quatro furos dos cantos das placas e juntas formam canais de distribuição e recolha de fluidos.permitindo-lhes fluir nos canais respeitantes em cada lado de cada placa e sofrer troca de calor.

Princípio de funcionamento:

• O trocador de calor de placa é um novo tipo de trocador de calor de alta eficiência feito de placas metálicas empilhadas com uma certa forma ondulada.Placas de compressão (placas terminais móveis), placas de extremidade fixa) e estruturas (barras de guia superiores e inferiores), suporte frontal), as placas são seladas e guiadas por juntas de vedação para separar os canais de fluido frio/quente.O meio de troca de calor frio/quente flui através dos respectivos canais e troca calor com as placas separadas. troca para atingir a temperatura desejada pelo utilizador.
• Há aberturas nos quatro cantos de cada placa, que, depois de serem montadas em um conjunto de placas, formam um tubo de distribuição e um tubo de coleta para o fluido.Após a troca de calor do meio frio/quente, o calor é devolvido dos respectivos tubos de recolha para reciclagem.

Seleção do material de chapa para os trocadores de calor de chapa:

1. Água comum da torneira:Para aplicações de água pura, o aço inoxidável 304 é comumente escolhido.O aço inoxidável 316 é preferido devido à sua superior resistência à corrosão em comparação com o 304No caso da água do mar, o titânio puro (GR1) é a escolha preferida devido à elevada concentração de íons cloreto.O aço super inoxidável 254SMO pode ser utilizado em ambientes com um teor de íons cloreto superior ao de 316.
2. Ácido:Para o ácido sulfúrico diluído com uma concentração inferior a 10% e uma temperatura inferior a 50 °C, pode ser utilizado aço inoxidável 316.254SMOO mesmo princípio aplica-se ao ácido fosfórico e ao ácido clorídrico.
3. VaporNo caso das regiões meridionais, o aço inoxidável 316L é tipicamente escolhido, uma vez que as temperaturas do vapor são geralmente superiores a 120°C.Considerando os fatores de custo, alguns clientes podem optar por aço inoxidável 304.Deve notar-se que a utilização prolongada de aço inoxidável 304 em aplicações de vapor a altas temperaturas pode resultar na deformação do trocador de calor da placa..
4. Óleo:Para aplicações de óleo lubrificante de equipamentos gerais e óleo hidráulico, o aço inoxidável 304 é adequado.Recomenda-se o aço inoxidável 316.

Aplicações
