Trocador de calor Placas de trituração, juntas de aço inoxidável de molibdênio

Descrição do produto

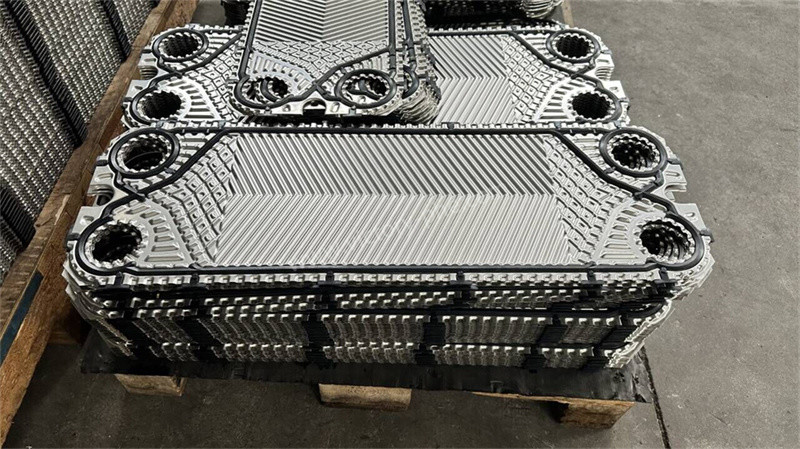

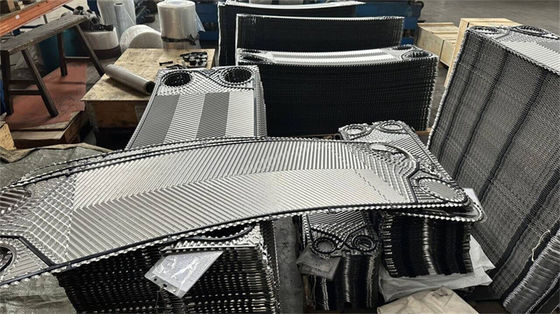

GC26 GX100 Placa de trocador de calor de transmissão de molibdênio de titânio de aço inoxidável com junta de EPDM

TRANTER Placas de trocador de calor

1. Um trocador de calor de placa é um tipo moderno e eficiente de trocador de calor composto por uma série de placas metálicas com formas onduladas específicas.Tem aplicações generalizadas em indústrias como a petroquímica, engenharia mecânica, automotiva, processamento de alimentos, energia e metalurgia, construção naval, HVAC, e muito mais.
2. As placas de trocador de calor são componentes especializados usados em trocadores de calor de placa para separar fluidos e facilitar a troca de calor.Placas onduladas de espinha de arenque, placas horizontais planas de cartão ondulado e placas em relevo.

Os componentes estruturais do trocador de calor de placa: Placas de trocador de calor, juntas, placas de compressão fixas, placas de compressão móveis, hastes de guia, pernos e porcas de fixação, pilares, divisórias intermediárias, etc.

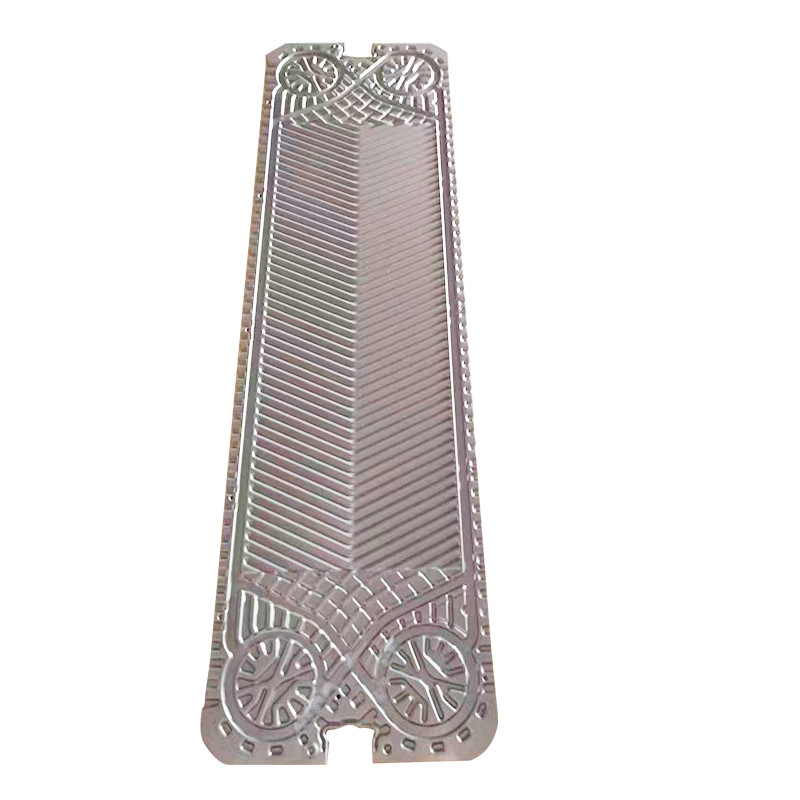

1. Placas de trocador de calor: uma folha de metal prensada com ondulações, sulcos de vedação e furos de canto, que é um elemento importante de transferência de calor.aumentar a resistência e a rigidez das placas finas, melhorar a capacidade de pressão do trocador de calor e promover o fluxo turbulento de fluido na superfície do trocador de calor, reduzindo a formação de sedimentos e sujeira.
2. Garrafas: fechar a periferia da placa para evitar que o fluido escape para fora,e selar parte dos furos dos cantos de acordo com os requisitos de projeto para permitir que fluidos quentes e frios fluam em seus respectivos canais.
3. Placas de compressão fixas e placas de compressão móveis: Geralmente de chapa de aço carbono ou de chapa de aço inoxidável,a espessura é determinada em função da capacidade de pressão para garantir que as placas de intercâmbio de calor estejam seladas e uniformemente presasA placa de compressão fixa é fixada na extremidade da frente e a placa de compressão móvel é utilizada em conjunto com ela e pode deslizar sobre a haste de guia para facilitar a instalação,Desmontagem e manutenção.
4. Rodas de guia:fixados na placa de fixação e no pilar, utilizados para apoiar e posicionar a placa.
5. Placa de divisão intermédia: uma placa que divide um trocador de calor de placa em duas ou mais secções de troca de calor.o conjunto de placas no mesmo quadro pode ser dividido em duas ou mais secções, e cada secção pode fornecer troca de calor para dois fluidos, respectivamente.
6. Outros aparelhos de fixação: dispostos uniformemente em torno da placa de compressão, utilizados para prender a placa entre a placa de compressão fixa e a placa de compressão móvel.
7. Pilar: suporta o peso do trocador de calor da placa e integra todo o trocador de calor.

Aplicações
