Componentes de trocador de calor de placa de tranção 0,6 mm 1,0 mm espessura

Descrição do produto

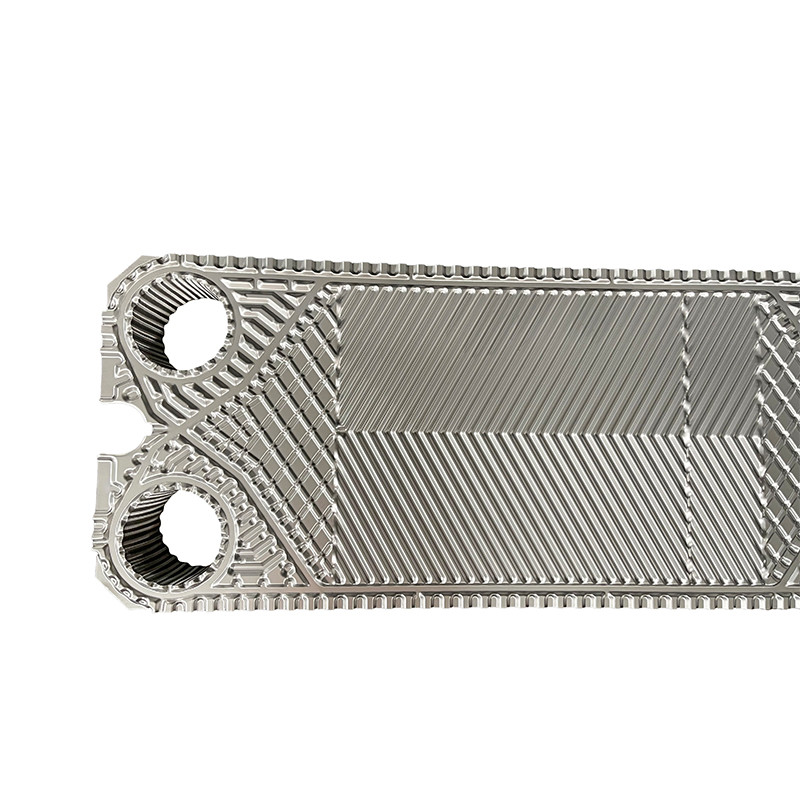

0.6mm 1.0mm GC26 Níquel Hastelloy Molibdénio Tranter Trocador de Calor placa

TRANTER Placas de trocador de calor

1. As placas de trocador de calor são componentes-chave nos trocadores de calor de placa, que são dispositivos altamente eficientes usados para transferir calor entre dois fluidos.Essas placas são projetadas para maximizar a área de superfície disponível para transferência de calor, mantendo um design compacto e eficiente em espaço.
2. As placas de trocador de calor são tipicamente feitas de metal, como aço inoxidável ou titânio, que possuem excelente condutividade térmica e resistência à corrosão.As placas são formadas com padrões corrugados específicos, tais como o herringbone ou chevron, para criar turbulência e aumentar o coeficiente de transferência de calor.
3. O design ondulado das placas cria canais de fluxo para os dois fluidos, permitindo que eles fluam em um padrão contra-corrente ou co-corrente.Este arranjo otimiza a transferência de calor, assegurando uma grande diferença de temperatura entre os fluidos, promovendo uma troca térmica eficiente.
4. As placas são montadas em uma pilha com juntas ou soldadas para criar um caminho de fluxo selado para os fluidos.enquanto as placas soldadas oferecem maior durabilidade e resistência a altas pressões e temperaturas.
5. A escolha das placas de trocador de calor depende de fatores como as condições de funcionamento, as propriedades do fluido, a eficiência de transferência de calor desejada e os requisitos de manutenção.Vários tipos e configurações de chapas estão disponíveis para atender às necessidades específicas da aplicação.
6. No geral, as placas de trocador de calor desempenham um papel crucial na promoção de uma transferência de calor eficiente e na possibilitação de uma troca eficaz de energia térmica entre fluidos nos trocadores de calor de placa.

Configuração da espessura da placa do trocador de calor

• A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
• AISI 316 é sempre 0,5 e 0,6 mm
• 254 SMO (alto teor de liga) tipicamente 0,6 mm
• As placas de titânio são sempre de 0,5 e 0,6 mm
• Alguns têm placas mais grossas (para aplicações de alta pressão)
• Alguns PHEs têm 0,4 mm (operação de baixa pressão)
• Hastelloy C-276 (liga de níquel) normalmente 0,6 mm

Aplicações
