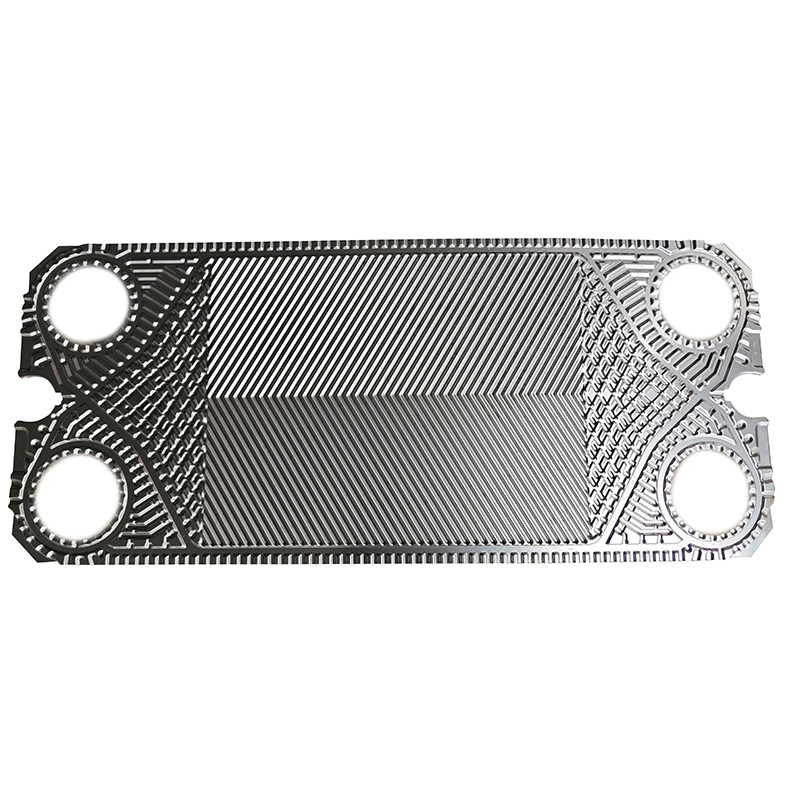

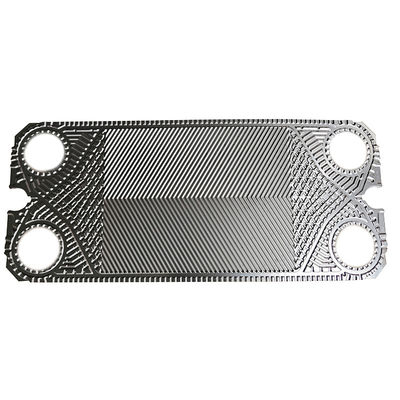

Intercambiador de calor Vicarb Chapa brasada de níquel de alta pressão VU8 V20 V60

Descrição do produto

Trocador de calor de níquel de alta pressão Placa VU8 V20 V60 para Trocador de calor de placa de brasagem por água

Vicarb Placas de trocador de calor

1. Ta placa de trocador de calor é uma placa especialmente utilizada em trocadores de calor de placa para isolar o meio e realizar a troca de calor.Há quatro buracos de canto na placa para os dois líquidos para transferência de calor para passarOs materiais de chapa incluem aço carbono, aço inoxidável, alumínio e suas ligas, latão, liga Monel, níquel, alumínio, titânio, etc. No momento, o aço inoxidável é o mais amplamente utilizado.Devido à boa resistência à corrosão do titânio, especialmente em meios que contêm cloro, embora o titânio seja muito caro, os trocadores de calor de placa de titânio ainda são amplamente utilizados em situações altamente corrosivas.A espessura da placa é muito finaA chave para a fabricação de trocadores de calor de chapa é a formação de chapas, que atualmente são quase todas chapas estampadas.
2. As nossas placas de trocador de calor são adequadas paraGEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP

Configuração da espessura da placa do trocador de calor

• A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
• AISI 316 é sempre 0,5 e 0,6 mm
• 254 SMO (alto teor de liga) tipicamente 0,6 mm
• As placas de titânio são sempre de 0,5 e 0,6 mm
• Alguns têm placas mais grossas (para aplicações de alta pressão)
• Alguns PHEs têm 0,4 mm (operação de baixa pressão)
• Hastelloy C-276 (liga de níquel) normalmente 0,6 mm

Classificação das placas dos trocadores de calor

• A forma da seção transversal das placas onduladas de espinha de arenque é muitas vezes triangular.a resistência ao fluxo é grande e não é adequada para fluidos que contenham partículas ou fibras.
• A placa corrugada horizontal é uma placa corrugada horizontal reta com uma forma de seção transversal triangular isósceles.e o coeficiente de transferência de calor água-água pode ser alcançado.
• A característica da placa ondulada em ziguezague é que a área da seção transversal do canal de fluxo permanece inalterada após a montagem, de modo que a resistência é pequena e pode funcionar a alta velocidade.Há muitos contatos de suporte e alta rigidez.

Aplicações
