Descrição do produto

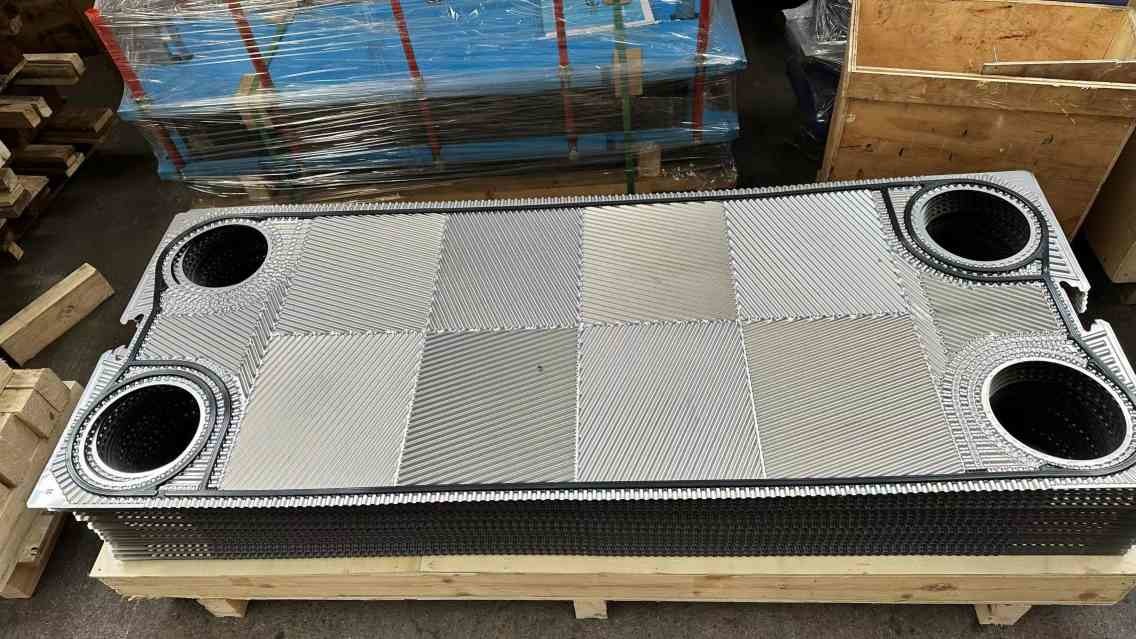

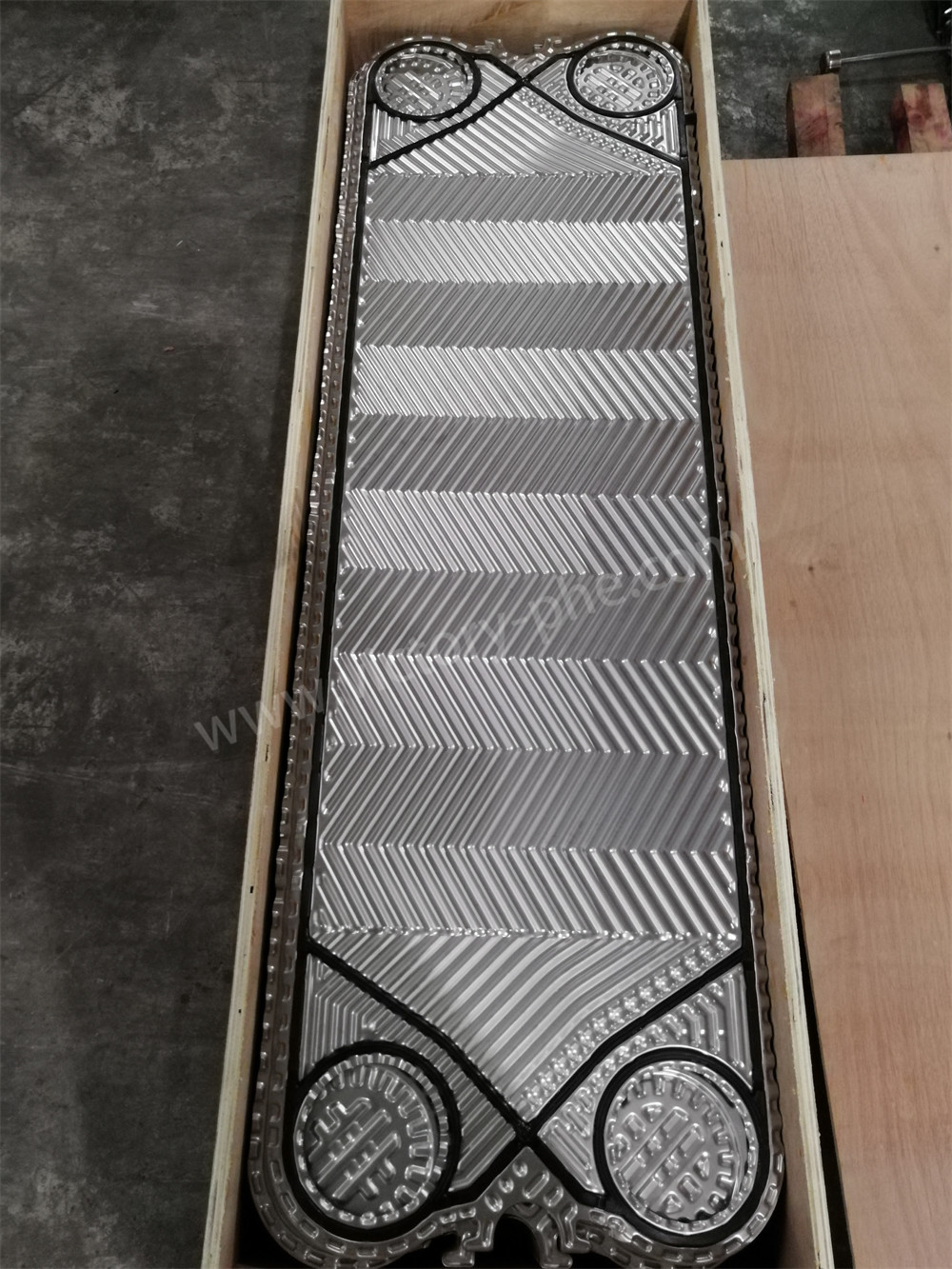

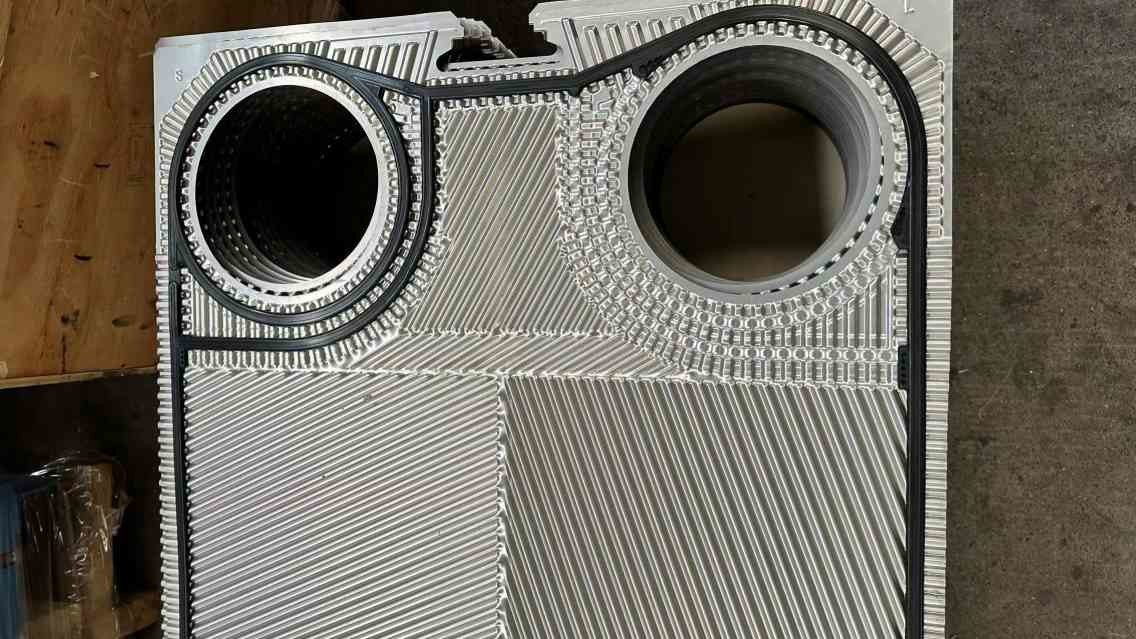

Uma gama completa de chapas e juntas, incluindo aço inoxidável SUS304, SUS316L, titânio e materiais de liga HC276.
Para assegurar a eficiência e a fiabilidade dos trocadores de calor de placa (PHE), são necessários procedimentos rigorosos de controlo de qualidade.As seguintes medidas essenciais de controlo de qualidade devem ser aplicadas às placas PHE::
Avaliação do material:Avaliar cuidadosamente a qualidade do material da chapa, verificando sua conformidade com os padrões de resistência à corrosão, condutividade térmica e resistência.
Precisão dimensional:Confirmar que as dimensões das placas estão alinhadas com precisão com as especificações de projeto e as tolerâncias, garantindo uma adequação e alinhamento adequados no interior do trocador de calor.
Análise de acabamento da superfície:Examinar cuidadosamente o acabamento da superfície das placas para assegurar a sua suavidade e a ausência de defeitos que possam impedir a eficiência da transferência de calor.
Teste de resistência à pressão:Realizar testes de pressão abrangentes nas placas para validar a sua capacidade de suportar a pressão de funcionamento sem deformações ou fugas.
Integritade da solda:Se as placas estiverem soldadas, verifique meticulosamente a qualidade da soldagem para garantir a ligação adequada e a integridade das juntas soldadas.
Avaliação do desempenho da transferência de calor:Avaliar o desempenho de transferência de calor das placas através da realização de ensaios que medam a sua condutividade térmica e eficiência na transferência de calor entre fluidos.
Verificação da resistência à corrosão:Ensaiar a resistência das placas à corrosão para garantir que elas possam resistir à exposição a fluidos corrosivos e a ambientes desafiadores.
Ao implementar esses processos robustos de controle de qualidade para placas PHE, os fabricantes podem garantir a operação eficaz, eficiente e confiável do trocador de calor em várias aplicações.
Placas de trocador de calor da série ACCESSEN:
Quando se desenha um trocador de calor eficiente, a escolha da forma, tamanho e material da placa é crucial.e material da placa do trocador de calor:
1Forma da placa:A forma da placa deve ser adequada aos requisitos específicos da aplicação e às condições operacionais.
2. Tamanho da placa: Selecionar o tamanho da placa com base na área de superfície necessária para uma troca de calor eficiente.
3Material da chapa:A escolha do material da chapa é fundamental para garantir a confiabilidade a longo prazo, a resistência à corrosão e o desempenho geral.O material deve ser compatível com o fluido tratado e as condições de funcionamento.
4Condições de funcionamento:Considere fatores como temperatura, pressão, tipo de fluido e outras condições operacionais ao escolher a forma, tamanho e material da placa.Isto ajuda a determinar a placa mais adequada para a aplicação específica.
5. Custos e Eficiência:Avaliar o custo de fabricação, instalação e manutenção do trocador de calor de placa em relação à eficiência desejada.e materiais que proporcionem o equilíbrio ideal entre desempenho e custo.
Considerando esses fatores, você fará a escolha certa ao selecionar a forma, o tamanho e o material da placa do trocador de calor para garantir um desempenho ideal de acordo com as necessidades de sua aplicação.
| Marca |
Modelo |
|
Acessos
|
AU3,AU5,AS6,AU8,AU10L1,AU10L2,AU15L1,AU15L2,AU15M
AU20, AU20,Anúncios de transporte de mercadorias
AU25L3,Anúncios de produtos de limpeza
Análise da qualidade dos produtos
Análise da qualidade dos materiais de construção
AP25, AP35
|
| Materiais |
Especificações |
| Aço inoxidável |
SUS304 316 316L 310S 904
|
| Titânio e liga de titânio-paládio |
TAi TAi-Pd |
| Hastelloy |
C276 D205 B2G
|
| Níquel |
Ni200 Ni201 |
| Molibdênio |
254 |
- A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
- AISI 316 é sempre 0,5 e 0,6 mm
- 254 SMO (alto teor de liga) tipicamente 0,6 mm
- As placas de titânio são sempre de 0,5 e 0,6 mm
- Alguns têm placas mais grossas (para aplicações de alta pressão)
- Alguns PHEs têm 0,4 mm (operação de baixa pressão)
- Hastelloy C-276 (liga de níquel) normalmente 0,6 mm
Aplicações
Os produtos são adequados principalmente para ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.
| Material de chapa |
Apto para fluidos |
| Aço inoxidável (SUS304.316, etc.) |
Água purificada, água fluvial, óleo alimentar, óleo mineral |
| Titânio e paládio de titânio (Ti, Ti-Pd) |
Água de mar, água salgada, compostos salinos |
| 20Cr,18Ni,6Mo ((254SMO) |
Ácido sulfúrico diluído, solução aquosa salina diluída, solução aquosa inorgânica |
| Níquel (Ni) |
Sódio cáustico de alta temperatura e alta concentração |
| Ligação HASTELLOY (C276, D205, B2G) |
Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico |
Perguntas e Respostas:
1Q: Quais são os requisitos específicos para a placa de substituição do seu trocador de calor?
R: Compreendendo suas necessidades específicas, podemos adaptar a placa de substituição para atender às suas necessidades exatas.
2P: Há materiais ou revestimentos especiais que prefira para a placa de substituição?
R: Ao oferecer uma variedade de materiais e opções de revestimentos, podemos personalizar a placa de substituição para atender às suas preferências.
3. P: Você tem qualquer tamanho ou design preferências para a placa de substituição?
R: Podemos personalizar o tamanho e o design da placa de substituição para se encaixar perfeitamente no seu trocador de calor.
4P: Gostaria de quaisquer características adicionais ou modificações incorporadas na placa de substituição?
R: Podemos discutir a adição de quaisquer características adicionais ou modificações para melhorar o desempenho da placa de substituição.
5Q: Como podemos ajudá-lo a garantir que a placa de substituição atenda às suas exigências e expectativas específicas?
R: Estamos empenhados em fornecer um serviço personalizado e apoio durante todo o processo de substituição para garantir a sua completa satisfação.
