0.5mm 0,6mm 316/Hastelloy C276 Material Placas de trocador de calor Sondex para transferência de calor

Descrição do produto

Mudança de calor de água Mudança de calor de óleo Sondex Placas S100 S121 S4A Tipos

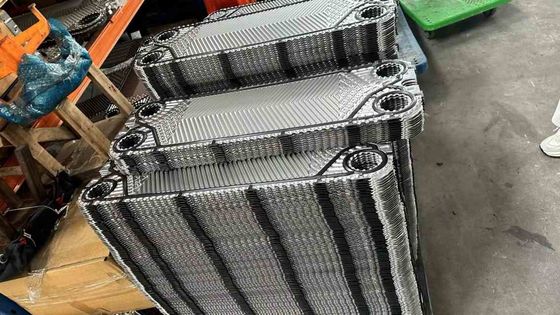

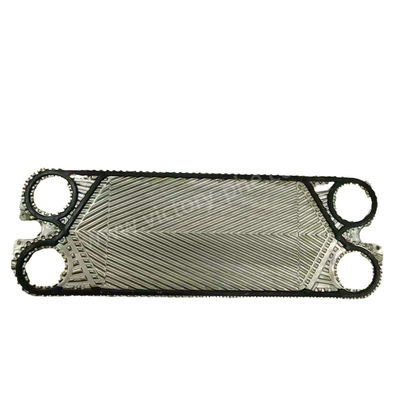

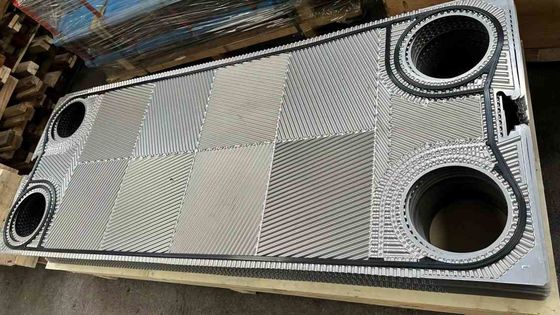

Sondex Placas de trocador de calor

As placas de trocador de calor Sondex funcionam com base nos princípios da transferência de calor através da interação de dois fluxos de fluido separados.O projeto das placas de trocador de calor Sondex permite uma troca de calor eficiente entre os fluidos, mantendo-os fisicamente separadosAqui está uma visão geral de como as placas de trocador de calor Sondex funcionam:

Fluxo de fluido: Os dois fluidos envolvidos no processo de troca de calor fluem através de canais separados dentro do trocador de calor de placa.Um fluido flui através dos canais de um lado das placas de trocador de calor, enquanto o outro fluido flui através dos canais do lado oposto.

Transferência de calor: À medida que os fluidos fluem em seus respectivos canais, o calor é transferido de um fluido para o outro através das finas placas metálicas que os separam.A grande superfície das placas facilita uma transferência de calor eficiente entre os fluidos.

Princípio de contra-fluxo: as placas de trocador de calor Sondex são concebidas para operar segundo o princípio de contra-fluxo, em que os dois fluxos de fluido fluem em direções opostas.Este design maximiza a diferença de temperatura entre os dois fluidos, conduzindo a uma transferência de calor eficiente.

Fluxo turbulento: os caminhos de fluxo dentro das placas de trocador de calor são projetados para induzir turbulência nos fluxos de fluido.O fluxo turbulento aumenta a transferência de calor, impedindo a formação de camadas de fronteira e promovendo a mistura entre os fluidos.

Eficiência térmica: as placas de trocador de calor Sondex são projetadas para otimizar a eficiência térmica minimizando a queda de pressão e maximizando o coeficiente de transferência de calor,resultando numa troca de calor eficaz entre os fluidos.

Em geral, as placas de trocador de calor Sondex funcionam fornecendo um meio confiável e eficiente de transferência de calor entre dois fluxos de fluidos, tornando-as adequadas para uma ampla gama deaplicações de aquecimento e arrefecimento residencial.

Material da placa do trocador de calor Escolha:

• Água comum da torneira:Para aplicações de água pura, o aço inoxidável 304 é comumente escolhido.O aço inoxidável 316 é preferido devido à sua melhor resistência à corrosão em comparação com o 304No caso da água do mar, o titânio puro (GR1) é a escolha preferida devido à elevada concentração de íons cloreto.O aço inoxidável super 254SMO pode ser utilizado em ambientes de iões de cloreto, superando o desempenho do aço inoxidável 316.
• Ácido:Para o ácido sulfúrico diluído com uma concentração inferior a 10% e uma temperatura inferior a 50 °C, pode ser utilizado aço inoxidável 316.254SMOO mesmo princípio aplica-se ao ácido fosfórico e ao ácido clorídrico.
• VaporNo caso das regiões meridionais, o aço inoxidável 316L é tipicamente escolhido, uma vez que as temperaturas do vapor são geralmente superiores a 120°C.Considerando os fatores de custoNo entanto, ao longo do tempo, existe a possibilidade de deformação no trocador de calor da placa.
• Óleo:Para aplicações de óleo lubrificante de equipamentos gerais e óleo hidráulico, o aço inoxidável 304 é adequado.Considerando a exigência de resistência a altas temperaturas, é recomendado o aço 316.
