Placa corrugada Cambio de calor de recuperação de calor Refrigeração

Descrição do produto

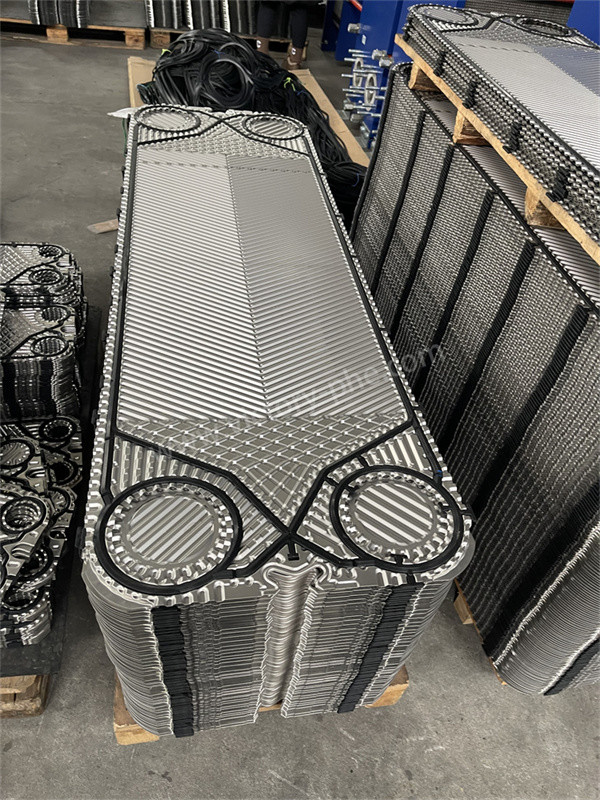

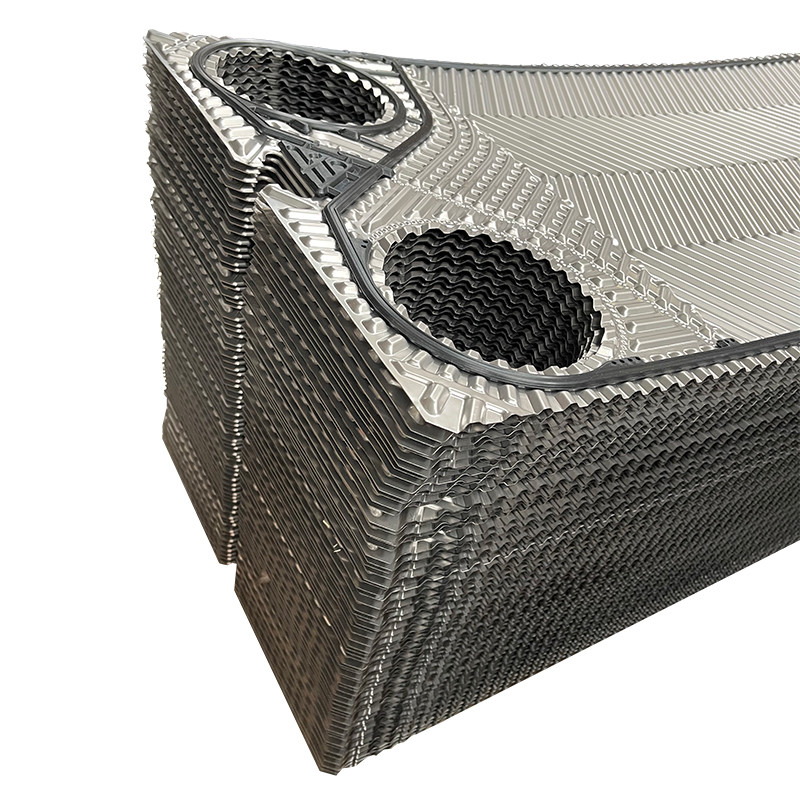

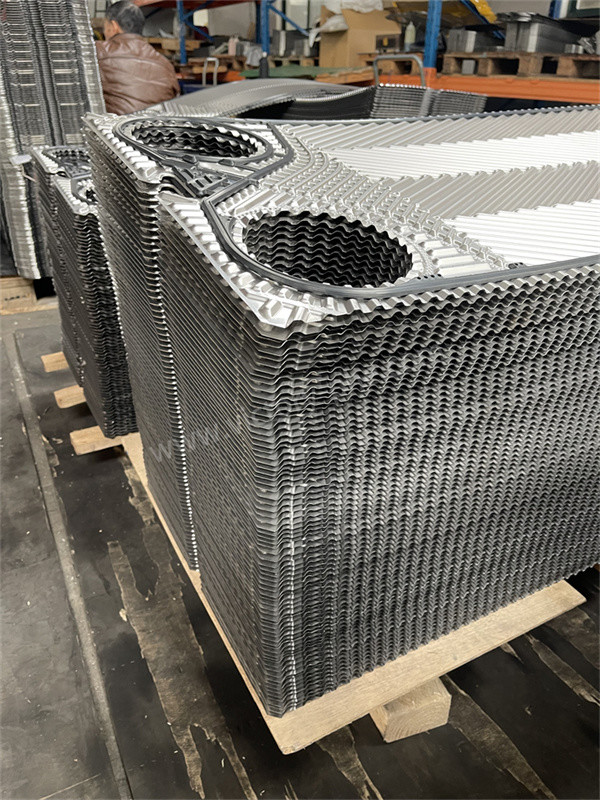

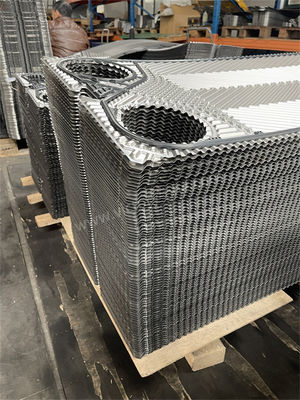

Recuperação de calor Refrigeramento Placa de trocador de calor Alfaval com material de titânio SS316 SS304

Placas de trocador de calor

1. As placas de trocador de calor são os componentes-chave dos trocadores de calor de placa.2 melhorar a rigidez da chapa para suportar pressões mais elevadas.
2. A forma corrugada da placa de transferência de calor tem uma grande influência sobre a eficiência de transferência de calor e a resistência ao fluxo.As placas onduladas de espinha de arenque e as placas onduladas horizontais retas são as mais utilizadas.
3. A forma da secção transversal da placa ondulada de espinha de arenque é geralmente triangular e o ângulo entre os espinhos de arenque é geralmente.O fluido flui de um buraco angular em uma extremidade da placa e pode fluir para fora do buraco angular no mesmo lado na outra extremidade, que é chamado de "fluxo unilateral", ou pode fluir para fora do buraco angular do outro lado da outra extremidade, que é chamado de "fluxo diagonal".
4. A chapa ondulada de espinha de arenque não só tem boa rigidez, mas também tem melhor desempenho de transferência de calor.O coeficiente de transferência de calor do trocador de calor água-água de placa ondulada de espinha de arenque melhorado no mercado nacional atinge acimaNo entanto, a resistência ao fluxo das placas onduladas de espinha é grande e não é adequada para fluidos que contenham partículas ou fibras.
5. A placa corrugada horizontal é uma placa corrugada horizontal reta com uma forma de seção transversal triangular isósceles.e o coeficiente de transferência de calor água-água pode ser alcançadoOutras formas de secção transversal incluem as ondulações triangulares plissadas (British APV Company) e as ondulações escalonadas (placas do tipo NPH fabricadas pela Japan Distillation Industry),que inteiramente se enquadram nesta categoria.

Os produtos são adequados principalmente para / ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicações

Configuração da espessura da placa do trocador de calor

• A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
• AISI 316 é sempre 0,5 e 0,6 mm
• 254 SMO (alto teor de liga) tipicamente 0,6 mm
• As placas de titânio são sempre de 0,5 e 0,6 mm
• Alguns têm placas mais grossas (para aplicações de alta pressão)
• Alguns PHEs têm 0,4 mm (operação de baixa pressão)
• Hastelloy C-276 (liga de níquel) normalmente 0,6 mm

Processo de produção:

• Preparação de matérias-primas: As chapas de aço inoxidável de alta qualidade são selecionadas como matérias-primas devido à sua excelente resistência à corrosão e condutividade térmica.A espessura da chapa é determinada com base nas especificações do produto e nos requisitos de projeto.
• Cortar e nivelar: As chapas de aço inoxidável são cortadas com precisão utilizando máquinas-ferramentas para satisfazer os requisitos de projeto.
• Estampagem: As placas achatadas são estampadas com uma prensa hidráulica para criar padrões específicos de espinhos de arenque.Controle preciso é mantido durante o processo de estampagem para evitar a deformação da placa ou danos.
• Tratamento de superfície: As placas são submetidas a tratamento de superfície, como polimento, arejamento ou revestimento, para melhorar a resistência à corrosão e o desempenho de transferência de calor.A escolha do método de tratamento depende das necessidades específicas.
• Reunião e inspecção: As placas são montadas de acordo com os requisitos de projeto, formando um trocador de calor de placa desmontável com vedações de juntas de borracha ou um trocador de calor de placa totalmente soldado através de soldadura por arco de argônio.Assegurar-se-á uma fixação apertada e a ausência de lacunas durante a montagemApós a montagem, é efectuado um rigoroso ensaio de pressão de desempenho e é emitido um relatório de fábrica para verificar o cumprimento das normas de qualidade.
•
