Titânio ALFA Placas de substituição de trocadores de calor Placas PHE

Descrição do produto

Placas de trocador de calor de aço inoxidável industrial 304 316 para aquecedores de água

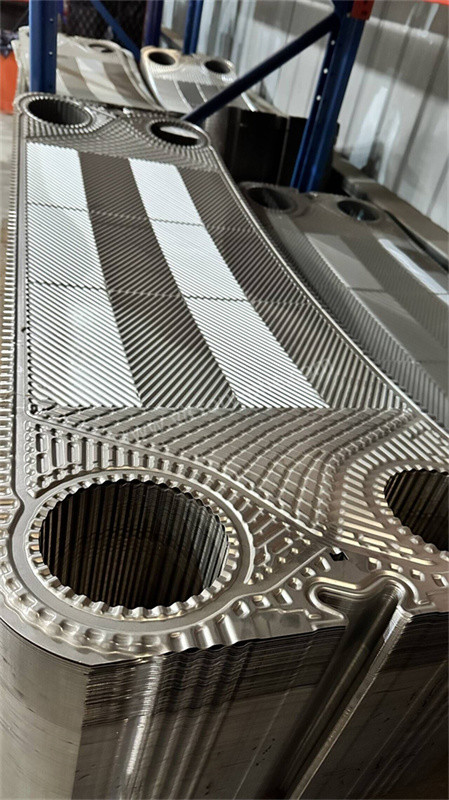

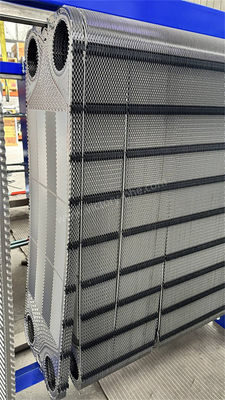

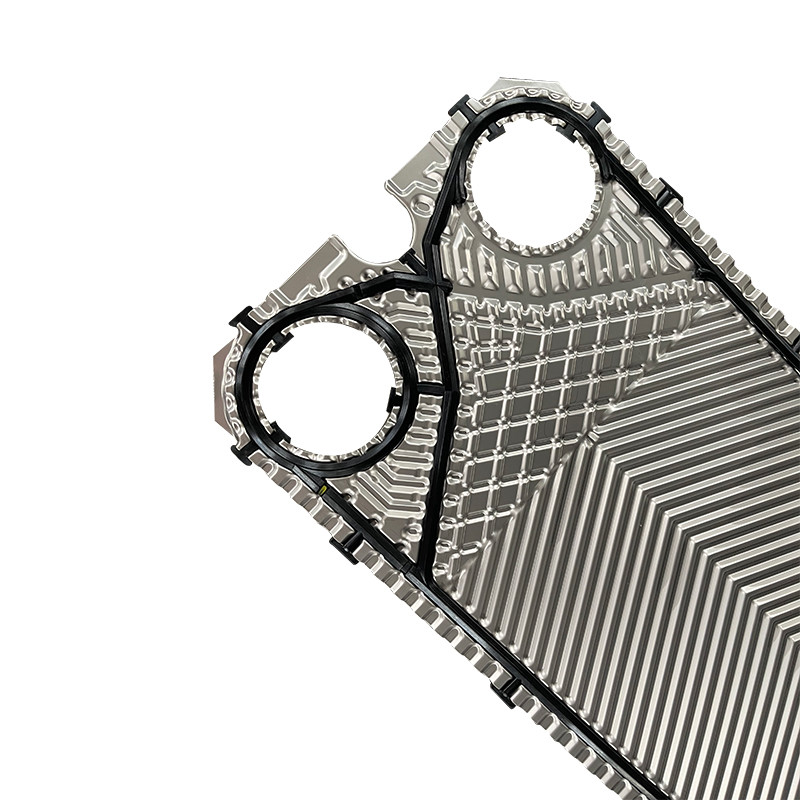

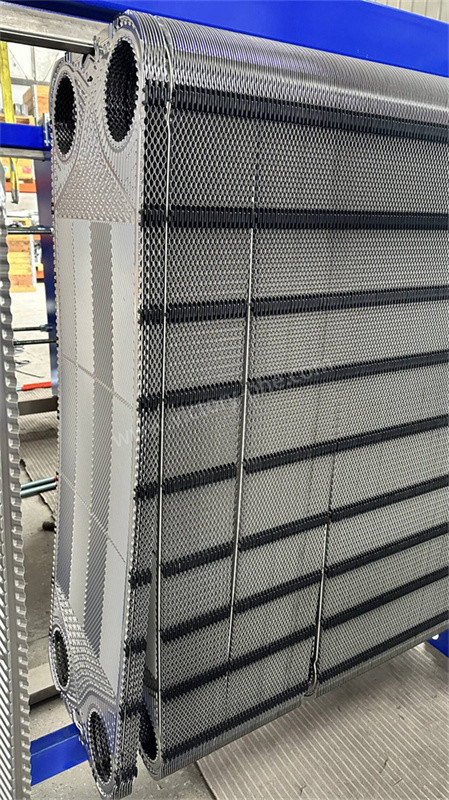

Placas de trocador de calor

1. As placas de trocador de calor de placa são componentes especializados usados em trocadores de calor de placa para isolar meios e facilitar a troca de calor.Eles desempenham um papel crucial na funcionalidade dos trocadores de calor de placaEstas placas são concebidas para separar eficazmente os diferentes fluidos, permitindo uma transferência de calor eficiente entre eles.

2. Estas placas de trocador de calor são concebidas principalmente como substituto de marcas internacionais como GEA (Kelvion), APV, Sondex, Tranter, Hisaka, API, Funke, Vicarb, Mueller, SWEP, Fischer, AGC,Ondas térmicasAs placas são fabricadas com diferentes materiais, incluindo aço inoxidável (SUS304, SUS304, SUS304, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS305, SUS306, SUS306, SUS306, SUS306, SUS306, SSUS316), titânio e titânio-paládio (Ti, Ti-Pd), 20Cr, 18Ni, 6Mo (254SMO), ligas (C276) e cobre (H68), para satisfazer requisitos específicos e garantir um desempenho óptimo.

Configuração da espessura da placa do trocador de calor

• A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
• AISI 316 é sempre 0,5 e 0,6 mm
• 254 SMO (alto teor de liga) tipicamente 0,6 mm
• As placas de titânio são sempre de 0,5 e 0,6 mm
• Alguns têm placas mais grossas (para aplicações de alta pressão)
• Alguns PHEs têm 0,4 mm (operação de baixa pressão)
• Hastelloy C-276 (liga de níquel) normalmente 0,6 mm

Aplicações

Processo de produção:

• Preparação de matérias-primas: As chapas de aço inoxidável de alta qualidade são selecionadas como matérias-primas devido à sua excelente resistência à corrosão e condutividade térmica.A espessura da chapa é determinada com base nas especificações do produto e nos requisitos de projeto.
• Cortar e nivelar: As chapas de aço inoxidável são cortadas com precisão utilizando máquinas-ferramentas para satisfazer os requisitos de projeto.
• Estampagem: As placas achatadas são estampadas com uma prensa hidráulica para criar padrões específicos de espinhos de arenque.Controle preciso é mantido durante o processo de estampagem para evitar a deformação da placa ou danos.
• Tratamento de superfície: As placas são submetidas a tratamento de superfície, como polimento, arejamento ou revestimento, para melhorar a resistência à corrosão e o desempenho de transferência de calor.A escolha do método de tratamento depende das necessidades específicas.
• Reunião e inspecção: As placas são montadas de acordo com os requisitos de projeto, formando um trocador de calor de placa desmontável com vedações de juntas de borracha ou um trocador de calor de placa totalmente soldado através de soldadura por arco de argônio.Assegurar-se-á uma fixação apertada e a ausência de lacunas durante a montagemApós a montagem, é efectuado um rigoroso ensaio de pressão de desempenho e é emitido um relatório de fábrica para verificar o cumprimento das normas de qualidade.
