Descrição do produto
Para realizar o ensaio de vazamento de uma junta de um trocador de calor de placa (PHE), pode seguir estes passos:
Preparação:Assegure-se de que o PHE está bem montado com a junta no lugar.
Pressurização:Introduzir ar ou água no PHE a uma pressão especificada utilizando um dispositivo de ensaio de pressão.
Observação:Inspeccionar cuidadosamente a área da junta para detectar quaisquer sinais de fugas, tais como bolhas de ar ou vazamento de água.
Manutenção da pressão: Manter a pressão durante um período designado para avaliar o desempenho de vedação da junta.
Resultados registados:Documentar o processo de ensaio, incluindo a pressão aplicada e quaisquer observações de fugas ou problemas com a vedação da junta.
Tratando de fugas:Se forem detectadas fugas, identifique a fonte da fuga e tome as medidas necessárias para a corrigir, tais como ajustar a posição da junta ou apertar as fixações.
Seguindo estas etapas e realizando um teste de vazamento completo na junta no trocador de calor de placa,pode assegurar que a junta fornece uma vedação eficaz e impede qualquer fuga de fluido durante o funcionamento.

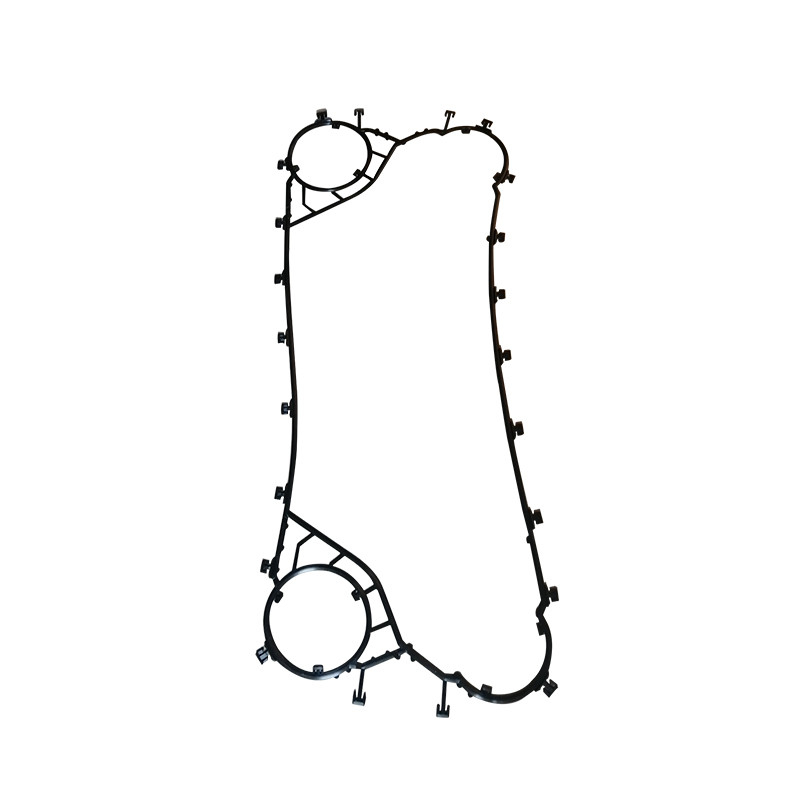

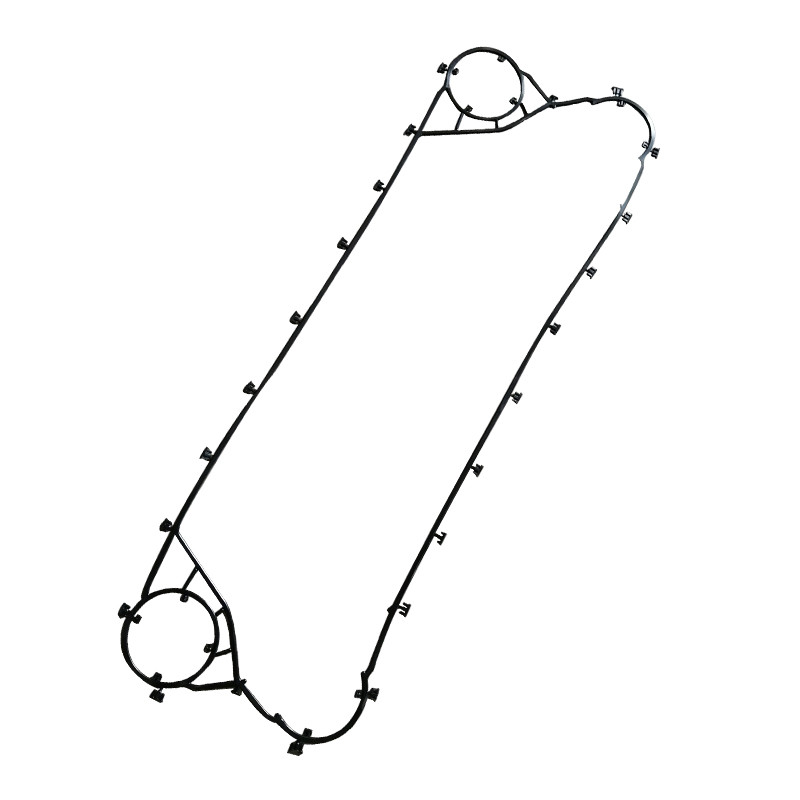

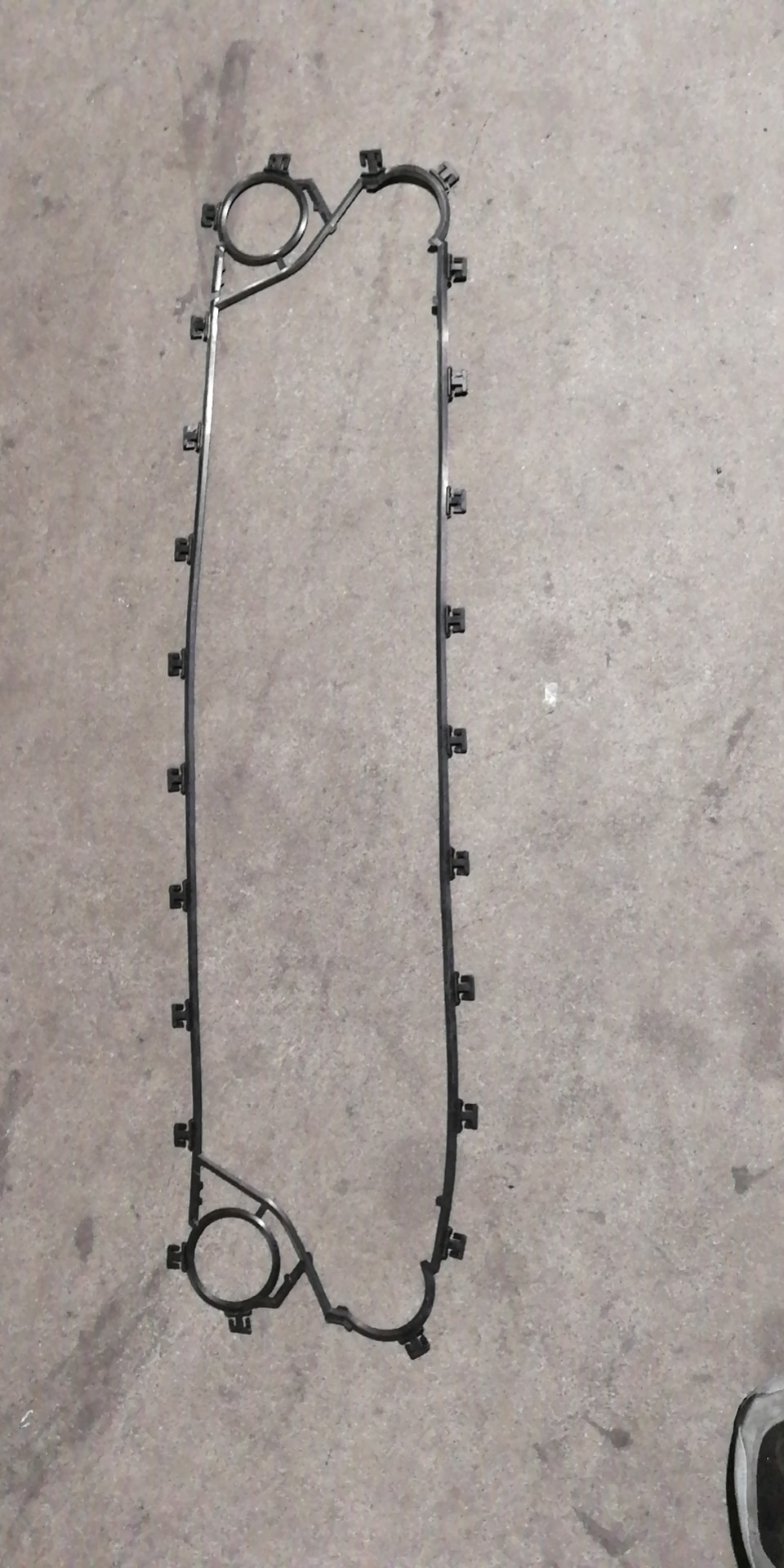

Garrafa/pad para trocador de calorExchangadores de calor de placas Sondex:
- As juntas dos trocadores de calor devem resistir à deterioração ou danos quando expostas aos produtos químicos presentes nos fluidos a processar.Esta resistência química garante a longevidade da junta e a fiabilidade geral do trocador de calor.
- As juntas devem ser capazes de suportar altas temperaturas sem comprometer a sua integridade, o que é crucial para aplicações em que o trocador de calor opera a temperaturas elevadas.
- As juntas podem ter de cumprir normas e regulamentos do sector, garantindo assim que cumpram critérios específicos de desempenho e segurança para utilização em várias aplicações industriais.
- Os acessórios podem ser personalizados para satisfazer os requisitos específicos de diferentes modelos de trocadores de calor.e composição do material com base nas necessidades únicas da aplicação.
- Para garantir um desempenho fiável, as juntas dos trocadores de calor são submetidas a testes de qualidade durante o processo de fabrico, incluindo verificações de precisão dimensional, integridade do material,e capacidade de vedação.
| Marca/fabricante |
Modelo |
| Sondex |
S1,S4,S4A,S7A,S8,S8A,S9A,S14,S14A,S17,S19A,S20A,S21A,S22A,S31A,S22,SW26,S37,SW40A,S41,S41A,S42,S42A,S62,S43,
S47,SN51,S52,S64,S65,S81,S100,S121,SF123,SF160
|
Material da junta:
| Materiais |
Intervalo de temperatura de funcionamento |
Condições de utilização |
| Acessórios para máquinas e aparelhos |
≤ 135°C |
Resistentes a óleos minerais, animais, vegetais e outros meios não polares |
| Acessórios de proteção contra a corrosão |
-5°C-150°C |
Resistentes ao óleo bruto que contenha enxofre, aos meios mistos que contenham H2S, aos óleos comestíveis de alta temperatura e a outros meios não polares |
| Acessórios de proteção contra a corrosão |
≤ 160°C |
Resistente à água quente, vapor de água, bebidas comestíveis e esterilização de leite a altas temperaturas |
| Revestimentos de EPR à base de solventes |
-20°C-150°C |
Solventes polares e muitos outros bons solventes, tais como solventes lipídicos. |
| Acessórios de proteção |
≤ 180°C |
Óleo mineral não polar, óleo lubrificante e outros combustíveis que contenham álcool |
| Garrafas especiais de borracha fluorada |
30°C-130°C |
Ácidos inorgânicos que contêm oxigénio, tais como ácidos e bases de alta concentração |
Processo de fabrico de juntas de trocadores de calor de placas.
- O primeiro é o processo de mistura da composição de borracha, ou seja, mistura de várias matérias-primas e materiais auxiliares de acordo com os requisitos da fórmula;
- O segundo é a fase de formação do material de borracha em branco, ou seja, o material de borracha é transformado em tiras de borracha através de equipamentos de extrusão;
- O terceiro é o processo de moldagem por compressão, onde a tira de borracha não vulcanizada é colocada na cavidade do molde quente, o molde é fechado para vulcanização,e a junta de vedação de borracha é formada no equipamento de prensagem;
- A quarta é a pós-vulcanização, ou seja, a junta moldada e vulcanizada é colocada num forno num estado estático para finalmente completar a vulcanização;
- A quinta é a inspecção do produto acabado, isto é, a amostragem de alguns produtos acabados para teste do produto acabado de acordo com as normas de processo.
Método de instalação
As juntas de vedação do trocador de calor de placa podem ser divididas em 3 formas de acordo com o método de instalação nas placas de trocador de calor:
1Tipo de aderência directa: Após a aplicação de selante na junta de vedação, é directamente colada na ranhura de instalação da placa de trocador de calor.
2Tipo de incrustação de pregos de plástico: a placa de intercâmbio de calor é projetada com furos de montagem e pregos de borracha são projetados no lado da junta de vedação.Após a junta de vedação ser colocada na fenda de instalação, os pregos de borracha estão inseridos nos furos de montagem.
3. Tipo snap-on: existem fichas na lateral da junta de vedação, e as fichas são utilizadas para fixar a junta de vedação na placa de trocador de calor.
A junta de vedação utiliza diferentes tipos de borracha de acordo com diferentes meios e temperaturas de funcionamento.
Perguntas e respostas
Q1: O produto das juntas vem com garantia?
A1: As juntas são acessórios consumíveis, e o ciclo de substituição é geralmente determinado de acordo com as condições específicas de utilização pelo cliente.temperatura, etc. Normalmente recomendamos comprar mais para fins de substituição e backup.
Q2: Existe um desconto disponível para compras por atacado ou a granel?
Resposta: Sim, oferecemos descontos para compras por atacado e a granel.Por favor, entre em contato com o nosso departamento de atacado ou equipe de atendimento ao cliente para informações sobre descontos de atacado e quantidades mínimas de compra.
