Descrição do produto

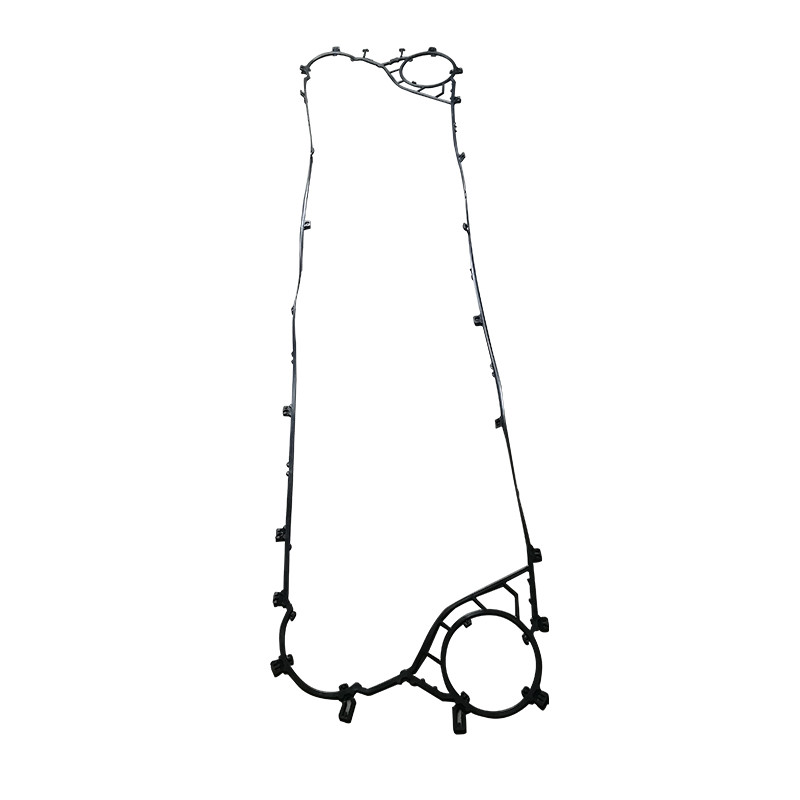

Garrafa/pad para trocador de calorExchangadores de calor de placas Sondex:
1As juntas dos trocadores de calor, comumente referidas como anéis O, são componentes compactos amplamente utilizados para efeitos de vedação eficazes.São versáteis e podem ser utilizados para aplicações de vedação estática e dinâmica.
2Fabricadas a partir de materiais de borracha macia, estas juntas possuem a capacidade de se deformarem e manterem a sua forma mesmo após compressão.Bloquear eficazmente quaisquer vias de fuga potenciais e garantir um selo fiável.
3No contexto específico dos trocadores de calor de chapa, a junta de vedação desempenha um papel crucial na manutenção da integridade geral e do desempenho óptimo do equipamento de transferência de calor.Influenciam directamente os limites de temperatura a que o trocador de calor pode funcionar e também afectam a sua capacidade de pressão.
4O objectivo principal da junta é estabelecer uma vedação segura, evitando eficazmente qualquer fuga indesejada do meio de transferência de calor para o ambiente circundante.Serve de barreira para evitar a contaminação cruzada entre diferentes materiais que estão a ser tratados no interior do trocador de calor.
| Marca/fabricante |
Modelo |
| Sondex |
S1,S4,S4A,S7A,S8,S8A,S9A,S14,S14A,S17,S19A,S20A,S21A,S22A,S31A,S22,SW26,S37,SW40A,S41,S41A,S42,S42A,S62,
S43,S47,SN51,S52,S64,S65,S81,S100,S121,SF123,SF160
|
Material da junta:
| Materiais |
Intervalo de temperatura de funcionamento |
Condições de utilização |
| Acessórios para máquinas e aparelhos |
≤ 135°C |
Resistentes a óleos minerais, animais, vegetais e outros meios não polares |
| Acessórios de proteção contra a corrosão |
-5°C-150°C |
Resistentes ao óleo bruto que contenha enxofre, aos meios mistos que contenham H2S, aos óleos comestíveis de alta temperatura e a outros meios não polares |
| Acessórios de proteção contra a corrosão |
≤ 160°C |
Resistente à água quente, vapor de água, bebidas comestíveis e esterilização de leite a altas temperaturas |
| Revestimentos de EPR à base de solventes |
-20°C-150°C |
Solventes polares e muitos outros bons solventes, tais como solventes lipídicos. |
| Acessórios de proteção |
≤ 180°C |
Óleo mineral não polar, óleo lubrificante e outros combustíveis que contenham álcool |
| Garrafas especiais de borracha fluorada |
30°C-130°C |
Ácidos inorgânicos que contêm oxigénio, tais como ácidos e bases de alta concentração |
Processo de fabrico de juntas de trocadores de calor de placas.
1O processo de composição da borracha marca a fase inicial, em que é criada uma mistura precisa de matérias-primas e materiais auxiliares de acordo com os requisitos da fórmula especificada.
2.Em seguida, o material de borracha é moldado em tiras utilizando equipamento de extrusão, formando o material de borracha em branco.
3O processo de moldagem por compressão consiste na inserção da fita de borracha não vulcanizada numa cavidade do molde aquecida, que é então fechada para iniciar a vulcanização.Este moldagem por compressão ocorre dentro de equipamentos de impressão, resultando na produção da junta de vedação de borracha.
4Após a moldagem, a junta é submetida a pós-vulcanização, que consiste em colocar a junta moldeada e vulcanizada num estado estacionário dentro de um forno.que permitam que o processo de vulcanização alcance a sua conclusão final.
5Por último, a fase de inspecção do produto acabado é executada, durante a qual uma amostra de juntas acabadas é submetida a um ensaio minucioso, em conformidade com as normas de processo estabelecidas.
Método de instalação
As juntas de vedação do trocador de calor de placa podem ser divididas em 3 formas de acordo com o método de instalação nas placas de trocador de calor:
1Tipo de aderência directa: Após a aplicação de selante na junta de vedação, é directamente colada na ranhura de instalação da placa de trocador de calor.
2Tipo de incrustação de pregos de plástico: a placa de intercâmbio de calor é concebida com furos de montagem e os pregos de borracha são concebidos no lado da junta de vedação.Após a junta de vedação ser colocada na fenda de instalação, os pregos de borracha estão inseridos nos furos de montagem.
3. Tipo snap-on: existem fichas na lateral da junta de vedação e as fichas são utilizadas para fixar a junta de vedação na placa de trocador de calor.
A junta de vedação utiliza diferentes tipos de borracha de acordo com diferentes meios e temperaturas de funcionamento.
Perguntas e respostas
Q1: O produto das juntas vem com garantia?
A1: As juntas são acessórios consumíveis e o ciclo de substituição é geralmente determinado de acordo com as condições específicas de utilização pelo cliente.temperatura, etc. Normalmente recomendamos comprar mais para fins de substituição e backup.
Q2: Existe um desconto disponível para compras por atacado ou a granel?
Resposta: Sim, oferecemos descontos para compras por atacado e a granel.Por favor, entre em contato com o nosso departamento de atacado ou equipe de atendimento ao cliente para informações sobre descontos de atacado e quantidades mínimas de compra.
