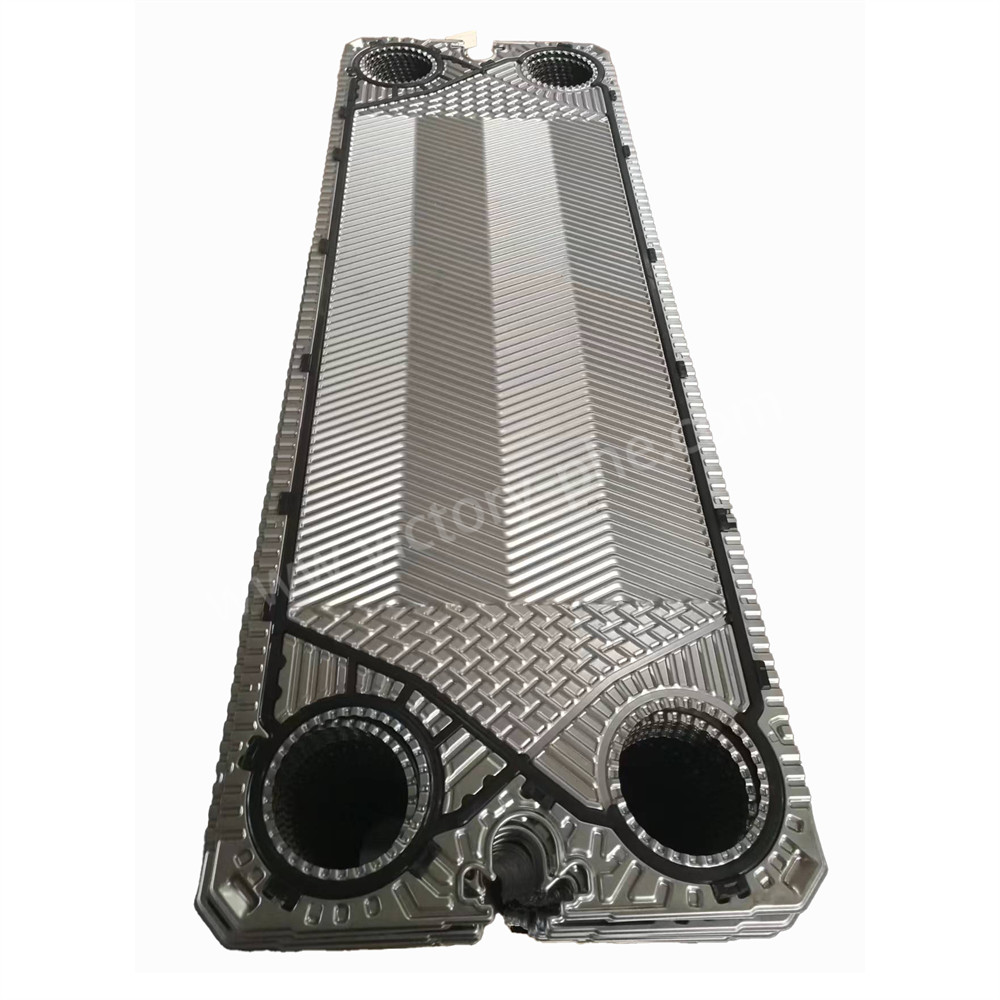

M15B M15M Placa de Troca de Calor Theta de Alta Altura com Garrafa para resfriamento ideal

Descrição do produto

M15B M15M Placa de Troca de Calor Theta de Alta Altura com Garrafa para resfriamento ideal

Placas de trocador de calor

As placas de trocador de calor são componentes usados em trocadores de calor de placa, que são dispositivos projetados para transferir calor de um fluido para outro.Estas placas são tipicamente feitas de metal e estão dispostas de forma a permitir uma transferência de calor eficiente entre os dois fluidos, mantendo-os fisicamente separados.

A necessidade de placas de trocador de calor decorre da necessidade de transferir calor de forma eficiente entre dois fluidos sem permitir a sua mistura.e aplicações residenciais em que a transferência de calor é essencial para processos como o aquecimento, refrigeração e recuperação de energia térmica.

As principais razões para utilizar placas de trocador de calor para transferência de calor incluem:

1Transferência de calor eficiente: as placas de trocador de calor são projetadas para maximizar a área de superfície disponível para transferência de calor entre os dois fluidos, resultando em uma troca térmica eficiente e rápida.

2- Design compacto: os trocadores de calor de placa com placas de trocador de calor oferecem uma solução compacta e eficiente em termos de espaço para a transferência de calor em comparação com os trocadores de calor tradicionais de concha e tubo.

3Versatilidade: as placas de trocador de calor podem ser configuradas em diferentes padrões e desenhos para acomodar vários tipos de fluidos, taxas de fluxo e diferenças de temperatura,tornando-os versáteis para uma ampla gama de aplicações.

4Eficiência energética: ao facilitar uma transferência de calor eficiente, as placas de trocador de calor contribuem para a poupança de energia e para a melhoria da eficiência dos processos nos sistemas de aquecimento e arrefecimento.

Os produtos são adequados principalmente para ACCESSEN/ GEA (Kelvion)/ APV/ Sondex/ Tranter/ Hisaka/ API/ Funke/ Vicarb/ Mueller/ SWEP/ Fischer/ AGC/ Thermalwave/ ITT/ LHE/ DHP, etc.

Aplicações

Configuração da espessura da placa do trocador de calor

• A AISI 304 é geralmente de 0,4 ou 0,5 mm de espessura
• AISI 316 é sempre 0,5 e 0,6 mm
• 254 SMO (alto teor de liga) tipicamente 0,6 mm
• As placas de titânio são sempre de 0,5 e 0,6 mm
• Alguns têm placas mais grossas (para aplicações de alta pressão)
• Alguns PHEs têm 0,4 mm (operação de baixa pressão)
• Hastelloy C-276 (liga de níquel) normalmente 0,6 mm

Processo de produção:

• Preparação de matérias-primas: As chapas de aço inoxidável de alta qualidade são selecionadas como matérias-primas devido à sua excelente resistência à corrosão e condutividade térmica.A espessura da chapa é determinada com base nas especificações do produto e nos requisitos de projeto.
• Cortar e nivelar: As chapas de aço inoxidável são cortadas com precisão utilizando máquinas-ferramentas para satisfazer os requisitos de projeto.
• Estampagem: As placas achatadas são estampadas com uma prensa hidráulica para criar padrões específicos de espinhos de arenque.Controle preciso é mantido durante o processo de estampagem para evitar a deformação da placa ou danos.
• Tratamento de superfície: As placas são submetidas a tratamento de superfície, como polimento, arejamento ou revestimento, para melhorar a resistência à corrosão e o desempenho de transferência de calor.A escolha do método de tratamento depende das necessidades específicas.
• Reunião e inspecção: As placas são montadas de acordo com os requisitos de projeto, formando um trocador de calor de placa desmontável com vedações de juntas de borracha ou um trocador de calor de placa totalmente soldado através de soldadura por arco de argônio.Assegurar-se-á uma fixação apertada e a ausência de lacunas durante a montagemApós a montagem, é efectuado um rigoroso ensaio de pressão de desempenho e é emitido um relatório de fábrica para verificar o cumprimento das normas de qualidade.
•
