Descrição do produto

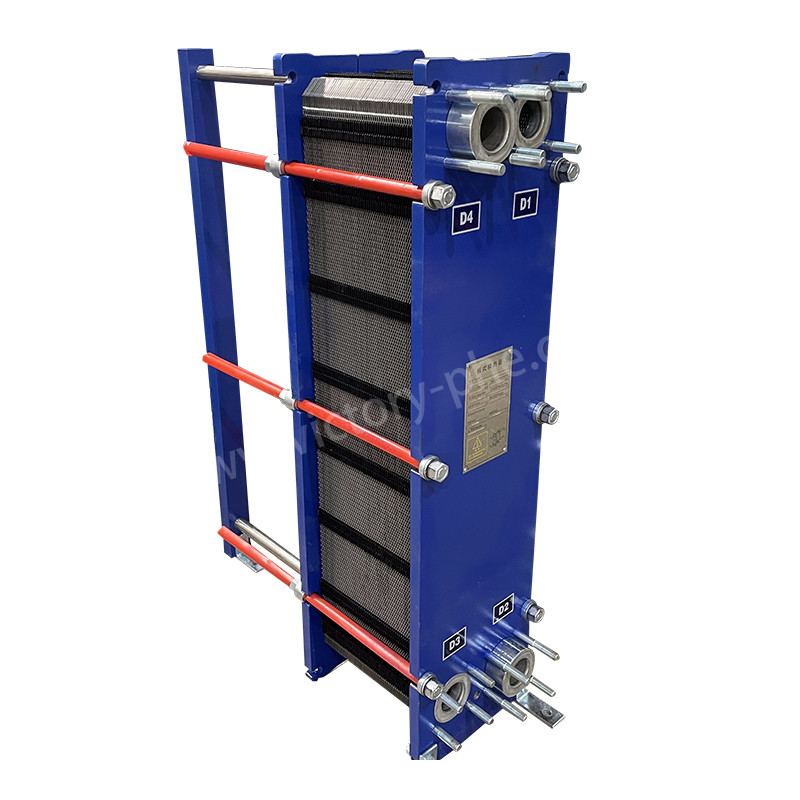

VH05 Trocador de calor de chapa a chapa de aço inoxidável para sistemas HVAC, refrigeração, transferência de calor por resfriamento por água
Intercambiadores de calor de placas
Os trocadores de calor de placa têm uma ampla gama de aplicações em várias indústrias devido à sua eficiência, design compacto e versatilidade.
1Sistemas de climatização:Os trocadores de calor de placa são usados em sistemas de aquecimento, ventilação e ar condicionado para transferir calor entre fluxos de ar, água ou refrigerantes.
2- Refrigerador:Os trocadores de calor de placa são utilizados em sistemas de refrigeração para aplicações de refrigeração e recuperação de calor.
Indústria de alimentos e bebidas: Os trocadores de calor de placa são usados para processos de pasteurização, aquecimento, resfriamento e esterilização na indústria de alimentos e bebidas.
3Processamento químico:Os trocadores de calor de placa são usados em plantas de processamento químico para aquecimento, resfriamento, condensação e evaporação de vários produtos químicos.
4Geração de energia:Os trocadores de calor de placa são usados em usinas de energia para refrigeração de óleo lubrificante de turbina, circuitos de água de refrigeração e sistemas de recuperação de calor.
5Indústria marítima:Os trocadores de calor de placa são usados em aplicações marítimas para motores de resfriamento, geradores e sistemas HVAC em navios e plataformas offshore.
6Indústria farmacêutica:Os trocadores de calor de placa são usados para processos de aquecimento, resfriamento e esterilização na fabricação farmacêutica.
7Indústria do petróleo e do gás:Os trocadores de calor de placa são utilizados para processos de aquecimento e resfriamento em refinarias de petróleo, plantas petroquímicas e instalações de processamento de gás natural.
Estes são apenas alguns exemplos das muitas aplicações em que os trocadores de calor de placa desempenham um papel crucial em processos eficientes de transferência de calor.
|
Modelo |
DLXU03/DLXM3 |
|
Espessura da chapa |
0.5/0.6 mm |
|
Tamanho do buraco da placa |
50 mm |
|
Percorrência máxima |
45m3/h |
|
Adaptador de tubos de grande diâmetro |
DN50 |
|
Pressão de trabalho |
1.0/1.6MPa |
|
Pressão de ensaio |
1.3/2.1Mpa |
|
Modelo |
Fluxo máximo padrão m3/h |
Número máximo de peças montadas N |
Tamanho da fixação A |
Comprimento máximo L1 |
|
VH05 |
45 |
167 |
N*(300+X) |
1390 |
|
VN5 |
45 |
211 |
N*(2.0+X) |
1390 |
| Parâmetro do produto do trocador de calor de placa com junta | |
| Ponto | Trocador de calor de placa |
| Marca | A vitória |
| Material de chapa | Titânio/níquel/hastolly/aço inoxidável 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material da junta | NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Material do quadro | Aço de carbono pintado |
| Cor do quadro | azul ou cor personalizada |
| Tipo de ligação | Flancas ou fios |
| Padrão de flange | ANSI ASME BS BA JIS DIN GB ISO |
| Torção de aperto | M24 M30 M39 |
| Pressão de projeto | O máximo de 20 mPa, o mínimo de 10 mPa |
| Pressão de trabalho | Normalmente 12,5Mpa |
| MOQ | 1 conjunto |
| Pacote | Caixa de poliligno |
| Garantia | Um ano |
| OEM | Pode substituir |
|
Material da chapa |
Fluido adequado |
|
Aço inoxidável (SUS304, 316L, etc.) |
Água pura, água de rio, água salgada comestível, óleo mineral |
|
Titânio, Ti-pd |
Salmoura, água do mar, água salgada |
|
SMO254 |
Ácido sulfúrico diluído, solução salgada, solução aquosa inorgânica |
|
Não. |
Alta temperatura, alta concentração de sódio cáustico |
|
Hastelloy (C276, C22) |
Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico |
|
Garrafa do corpo principal |
Temperatura de funcionamento (°C) |
Fluido adequado |
|
NBR |
-15 ~ +135 |
Água, água do mar, sal mineral, salmoura |
|
EPDM |
-25 ~ +180 |
Água quente, vapor, ácido, base |
|
F26 |
-25 ~ +230 |
Ácido, Base, Fluido |
|
FTP |
0 ~ + 160 |
Ácido concentrado, Base, Óleo de alta temperatura, Vapor |
Em um sistema HVAC (aquecimento, ventilação e ar condicionado), o trocador de calor de placa funciona transferindo calor entre dois fluidos diferentes, geralmente água e ar.Aqui está como o trocador de calor placa funciona em um sistema HVAC:
Transferência de calor:No trocador de calor de placa, fluidos quentes e frios fluem em canais separados formados pelas placas.
Eficiência de transferência de calor:As placas no trocador de calor de placa são finas e têm grandes superfícies, o que facilita a transferência de calor eficiente entre fluidos.
Fluxo contínuoÀ medida que fluidos fluem através dos canais formados pelas placas, ocorre a troca de calor.
Controle de temperatura:O trocador de calor de placa é projetado para controlar a temperatura do ar que é soprado através do sistema HVAC, garantindo que o espaço seja aquecido ou resfriado conforme necessário.
Em resumo, o trocador de calor de placa desempenha um papel fundamental na eficiência do sistema HVAC, ajudando a regular a temperatura do ar e a melhorar o conforto térmico em habitações,Edifícios comerciais e industriais.
