Processamento de controlo de qualidade para o trocador de calor de placa
Durante a produção de trocadores de calor de placa (PHE), vários processos de controle de qualidade são normalmente implementados para garantir que o processo de fabricação atenda aos padrões exigidos.Aqui estão alguns processos de controle de qualidade chave para Plate Exchanger de calor:
Inspecção de materiais:Verificar a qualidade e as especificações dos materiais utilizados na construção do trocador de calor, tais como placas, juntas e componentes do quadro.
Precisão dimensional:Verifique as dimensões das placas, juntas e componentes do quadro para garantir que cumprem as especificações e tolerâncias do projeto.
Inspecção da solda:Realizar inspecções para assegurar que são utilizadas técnicas de soldagem adequadas para montar os componentes do trocador de calor, verificando os defeitos ou discontinuidades.
Ensaios de pressão:Realizar ensaios de pressão para verificar a integridade do trocador de calor em condições de funcionamento, assegurando-se de que ele pode suportar a pressão exigida sem fugas.
Ensaios de eficiência de transferência de calor:Avaliar a eficiência de transferência de calor do trocador de calor através da realização de ensaios de desempenho para garantir que cumpre os requisitos térmicos especificados.
Inspecção do acabamento da superfície:Verificar o acabamento da superfície das placas e juntas para garantir que cumprem os requisitos de suavidade para uma transferência de calor eficaz.
Ensaios funcionais:Ensaiar o trocador de calor montado em condições de funcionamento simuladas para verificar o seu desempenho, incluindo os caudais, os diferenciais de temperatura e as quedas de pressão.
Ao implementar estes processos de controlo de qualidade em toda a produção de trocadores de calor de chapa, os fabricantes podem garantir que o produto final cumpra os padrões de qualidade, funcione de forma eficiente,e fornece um desempenho de transferência de calor confiável.
Descrição do produto

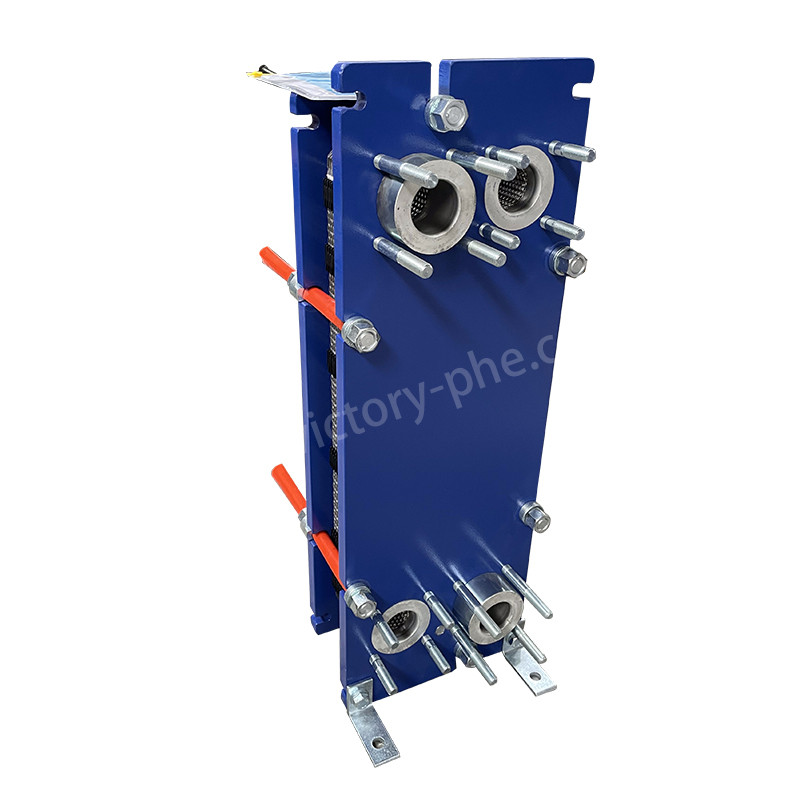

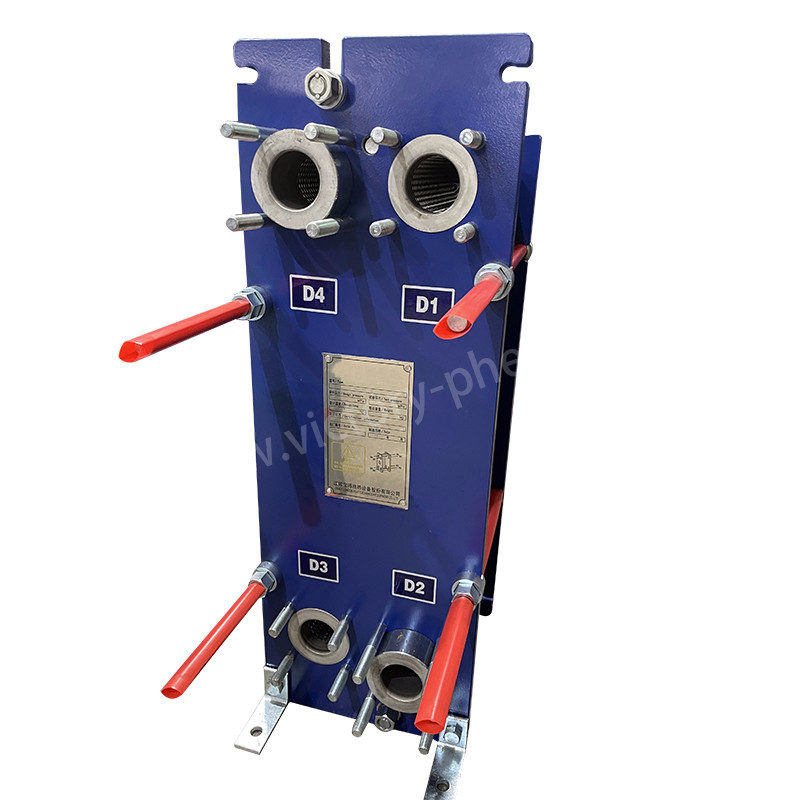

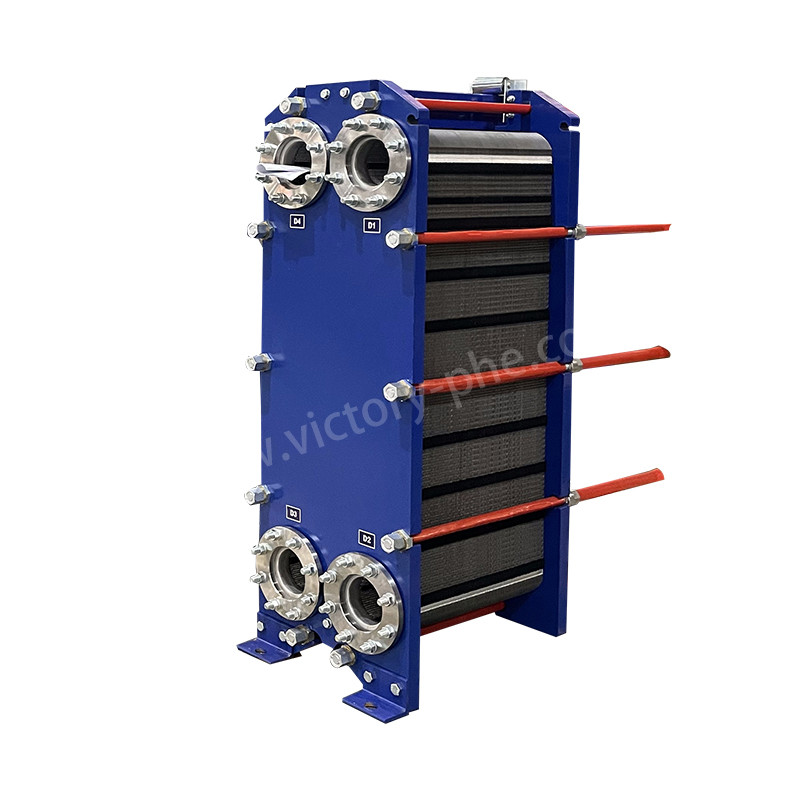

1O trocador de calor de placa é um tipo de trocador de calor que usa placas de metal para transferir calor entre dois fluidos.Placas ligeiramente separadas que têm superfícies superficiais muito grandes e passagens de fluxo de fluido para transferência de calorOs fluidos podem fluir em contracorrente ou co-corrente, permitindo uma transferência de calor eficiente.
2Os trocadores de calor de placa são comumente utilizados em HVAC, refrigeração, processamento químico e indústrias de alimentos e bebidas devido à sua alta eficiência de transferência de calor, tamanho compacto,e facilidade de manutençãoSão frequentemente preferidos aos trocadores de calor tradicionais de concha e tubo devido ao seu menor custo, taxas de transferência de calor mais elevadas e flexibilidade no manuseio de diferentes fluidos.
3O projeto dos trocadores de calor de placa permite uma inspecção, limpeza e manutenção fáceis, tornando-os uma escolha popular para várias aplicações industriais e comerciais.
| Modelo | VH15/VN15/VM15M |
| Espessura da chapa | 0.5/0.6 mm |
| Tamanho do buraco da placa | 150 mm |
| Percorrência máxima | 380m3/h |
| Adaptador de tubos de grande diâmetro | DN 150 |
| Pressão de trabalho | 1.0/1.6MPa |
| Pressão de ensaio | 1.3/2.1Mpa |
|
Modelo |
Fluxo máximo padrão m3/h |
Número máximo de peças montadas N |
Tamanho da fixação A |
Comprimento máximo L1 |
|
VH15 |
380 |
253 |
N*(3.8+X) |
2346 |
|
VN15 |
380 |
268 |
N*(2.6+X) |
2046 |
|
VM15M |
380 |
415 |
N*(4.0+X) |
3401 |
|
Parâmetro do produto do trocador de calor de placa com junta |
|
|
Ponto |
Trocador de calor de placa |
|
Marca |
A vitória |
|
Material de chapa |
Titânio/níquel/hastolly/aço inoxidável 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
|
Material da junta |
NBR HNBR EPDM HEPDM VITON FKM Silicone |
|
Material do quadro |
Aço de carbono pintado |
|
Cor do quadro |
azul ou cor personalizada |
|
Tipo de ligação |
Flancas ou fios |
|
Padrão de flange |
ANSI ASME BS BA JIS DIN GB ISO |
|
Torção de aperto |
M24 M30 M39 |
|
Pressão de projeto |
O máximo de 20 mPa, o mínimo de 10 mPa |
|
Pressão de trabalho |
Normalmente 12,5Mpa |
|
MOQ |
1 conjunto |
|
Pacote |
Caixa de poliligno |
|
Garantia |
Um ano |
|
OEM |
Pode substituir |
Aplicações
Sistemas HVAC: Os trocadores de calor de placa são usados em sistemas de aquecimento, ventilação e ar condicionado para transferir calor entre o ar do edifício e a água ou refrigerante circulante.
Refrigeração: São utilizadas em sistemas de refrigeração comerciais e industriais para processos de refrigeração e transferência de calor.
Processamento de alimentos e bebidas: Os trocadores de calor de placas desempenham um papel crucial no processamento de alimentos e bebidas para pasteurização, aquecimento e resfriamento de líquidos como leite, suco, cerveja e vinho.
Processamento químico: são utilizados em processos de fabricação química para aquecimento e resfriamento de vários produtos químicos e fluidos.
Perguntas e respostas
P: O produto vem com garantia?
R: Sim, nossos produtos vêm com garantia por um certo período. Informações detalhadas de garantia geralmente estão incluídas na embalagem do produto ou no manual.Por favor, entre em contato com o nosso serviço de atendimento ao cliente imediatamente., e vamos fornecer-lhe o serviço pós-venda necessário.
Q: Quanto tempo dura a entrega?
R: Normalmente, cerca de 15-20 dias após o pagamento.
