Descrição do produto

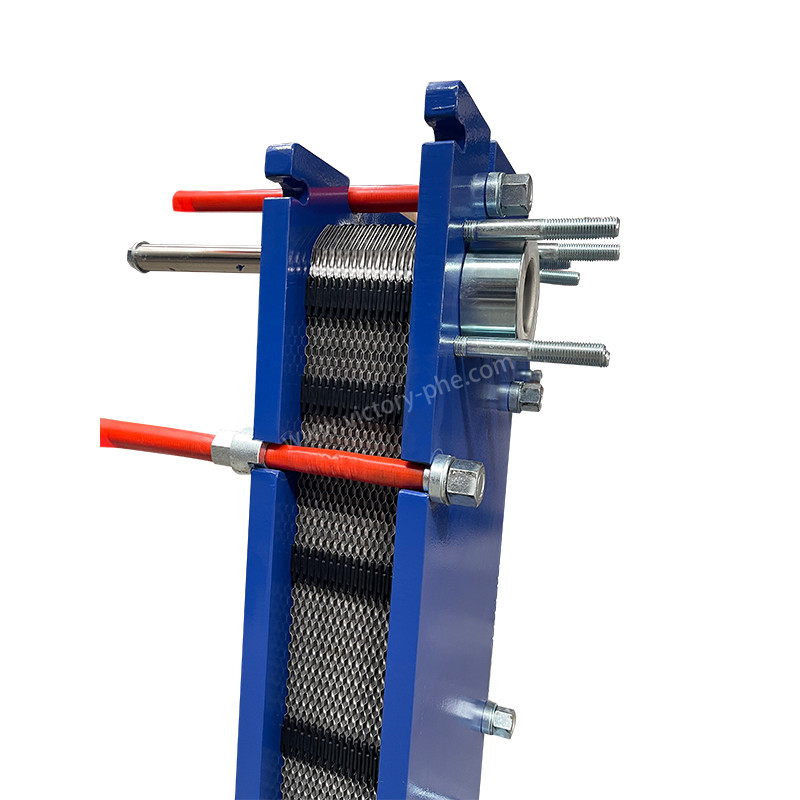

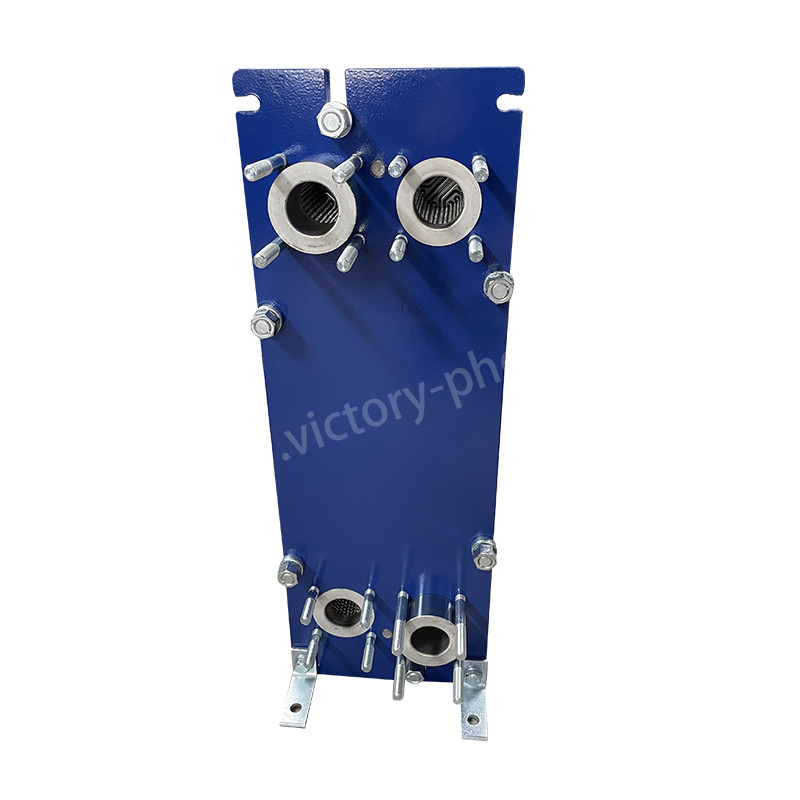

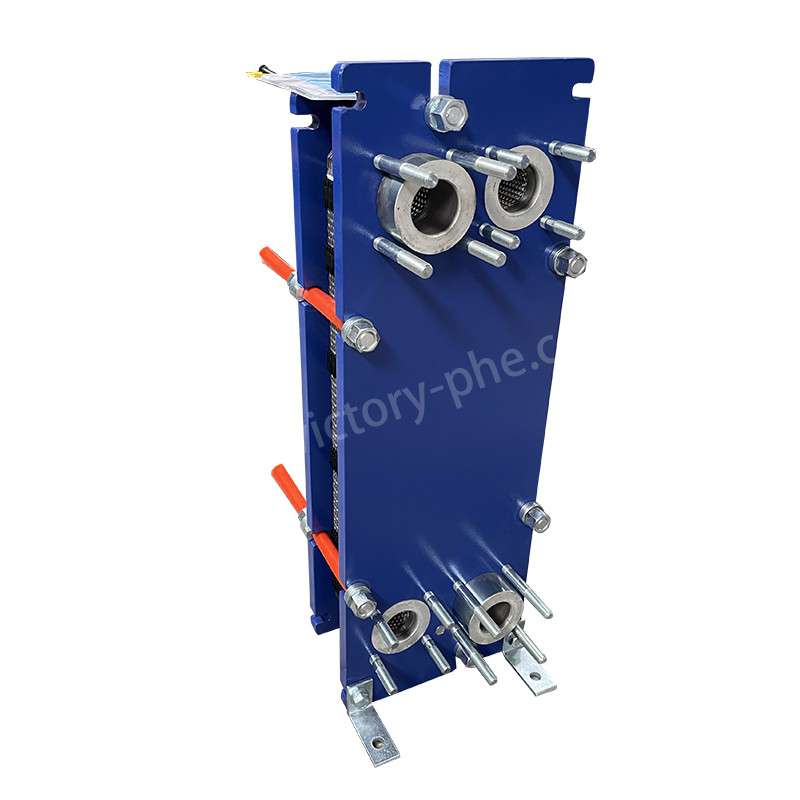

VH05 Trocador de calor de placa de aço inoxidável para sistemas HVAC, refrigeração e transferência de calor de resfriamento por água
Intercambiadores de calor de placas
Os trocadores de calor de placa têm uma ampla gama de aplicações em várias indústrias devido à sua eficiência, design compacto e versatilidade.
1Sistemas de climatização:Os trocadores de calor de placa desempenham um papel crucial nos sistemas de aquecimento, ventilação e ar condicionado (HVAC), facilitando a transferência eficiente de calor entre diferentes meios, como os fluxos de ar,água, ou refrigerantes.
2- Refrigerador:Os trocadores de calor de placa encontram uma ampla utilização em sistemas de refrigeração para fins de refrigeração, bem como aplicações de recuperação de calor.Os trocadores de calor de placa são utilizados para uma série de processos, incluindo a pasteurizaçãoEles desempenham um papel fundamental na manutenção das condições de temperatura desejadas para vários produtos alimentares e bebidas.
3Processamento químico:Os trocadores de calor de placa são usados em plantas de processamento químico para aquecimento, resfriamento, condensação e evaporação de vários produtos químicos.
4Geração de energia:Os trocadores de calor de placa são usados em usinas de energia para refrigeração de óleo lubrificante de turbina, circuitos de água de refrigeração e sistemas de recuperação de calor.
5Indústria marítima:Os trocadores de calor de placa são usados em aplicações marítimas para motores de resfriamento, geradores e sistemas HVAC em navios e plataformas offshore.
6Indústria farmacêutica:Os trocadores de calor de placa são usados para processos de aquecimento, resfriamento e esterilização na fabricação farmacêutica.
7Indústria do petróleo e do gás:Os trocadores de calor de placa são utilizados para processos de aquecimento e resfriamento em refinarias de petróleo, plantas petroquímicas e instalações de processamento de gás natural.
Estes são apenas alguns exemplos das muitas aplicações em que os trocadores de calor de placa desempenham um papel crucial em processos eficientes de transferência de calor.
|
Modelo
|
DLXU03/DLXM3
|
|
Espessura da chapa
|
0.5/0.6 mm
|
|
Tamanho do buraco da placa
|
50 mm
|
|
Percorrência máxima
|
45m3/h
|
|
Adaptador de tubos de grande diâmetro
|
DN50
|
|
Pressão de trabalho
|
1.0/1.6MPa
|
|
Pressão de ensaio
|
1.3/2.1Mpa
|
|
Modelo
|
Fluxo máximo padrão
m3/h
|
Número máximo de peças montadas
N
|
Tamanho da fixação
A
|
Comprimento máximo
L1
|
|
VH05
|
45
|
167
|
N*(300+X)
|
1390
|
|
VN5
|
45
|
211
|
N*(2.0+X)
|
1390
|
| Parâmetro do produto do trocador de calor de placa com junta |
| Ponto |
Trocador de calor de placa |
| Marca |
A vitória |
| Material de chapa |
Titânio/níquel/hastolly/aço inoxidável 0,5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm |
| Material da junta |
NBR HNBR EPDM HEPDM VITON FKM Silicone |
| Material do quadro |
Aço de carbono pintado |
| Cor do quadro |
azul ou cor personalizada |
| Tipo de ligação |
Flancas ou fios |
| Padrão de flange |
ANSI ASME BS BA JIS DIN GB ISO |
| Torção de aperto |
M24 M30 M39 |
| Pressão de projeto |
O máximo de 20 mPa, o mínimo de 10 mPa |
| Pressão de trabalho |
Normalmente 12,5Mpa |
| MOQ |
1 conjunto |
| Pacote |
Caixa de poliligno |
| Garantia |
Um ano |
| OEM |
Pode substituir |
|
Material da chapa
|
Fluido adequado
|
|
Aço inoxidável (SUS304, 316L, etc.)
|
Água pura, água de rio, água salgada comestível, óleo mineral
|
|
Titânio, Ti-pd
|
Salmoura, água do mar, água salgada
|
|
SMO254
|
Ácido sulfúrico diluído, solução salgada, solução aquosa inorgânica
|
|
Não.
|
Alta temperatura, alta concentração de sódio cáustico
|
|
Hastelloy (C276, C22)
|
Ácido sulfúrico concentrado, ácido clorídrico, ácido fosfórico
|
|
Garrafa do corpo principal
|
Temperatura de funcionamento (°C)
|
Fluido adequado
|
|
NBR
|
-15 ~ +135
|
Água, água do mar, sal mineral, salmoura
|
|
EPDM
|
-25 ~ +180
|
Água quente, vapor, ácido, base
|
|
F26
|
-25 ~ +230
|
Ácido, Base, Fluido
|
|
FTP
|
0 ~ + 160
|
Ácido concentrado, Base, Óleo de alta temperatura, Vapor
|
Os trocadores de calor de placa são componentes essenciais nos sistemas HVAC, responsáveis pela transferência de calor entre fluidos como água e ar.
1Transferência de calor:O trocador de calor de placa possui canais separados para fluidos quentes e frios, permitindo a transferência de calor do fluido quente para o fluido frio através das placas de metal.
2Transferência de calor eficiente:As placas finas com grandes superfícies no trocador de calor permitem uma troca de calor eficiente entre os fluidos.
3Fluxo contínuo:Os fluidos fluem através dos canais formados pelas placas, facilitando a transferência de calor rápida e eficaz.
4Controle de temperatura:O trocador de calor de placa ajuda a regular a temperatura do ar soprado pelo sistema HVAC, garantindo aquecimento ou resfriamento adequados para o nível de conforto desejado.
Em conclusão, os trocadores de calor de placa são vitais para os sistemas HVAC, aumentando a sua eficiência e contribuindo para um conforto térmico ideal em vários ambientes, incluindo residenciais, comerciais,e edifícios industriais.
