Descrição do produto

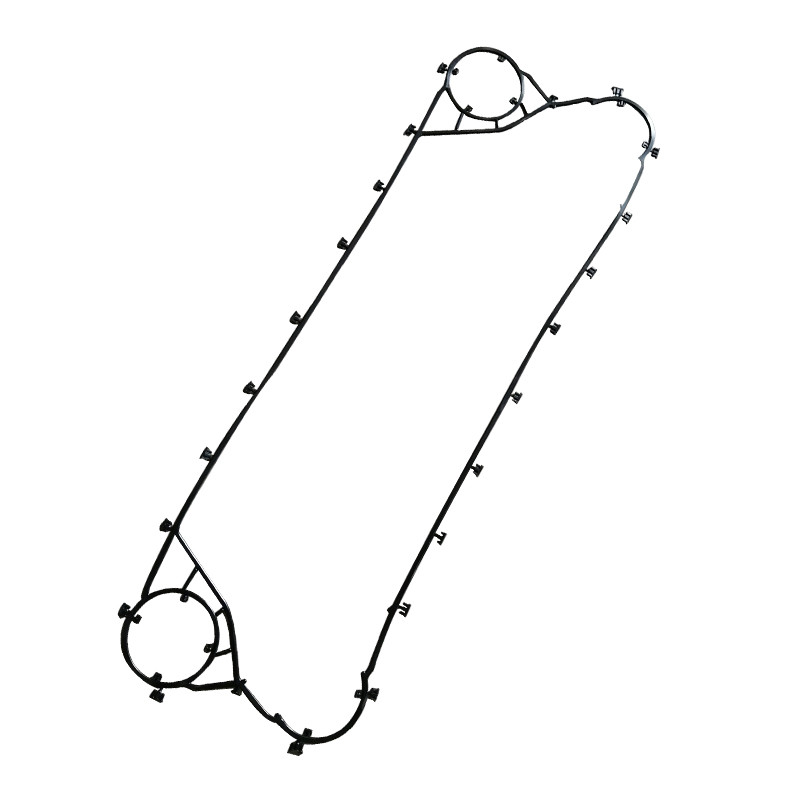

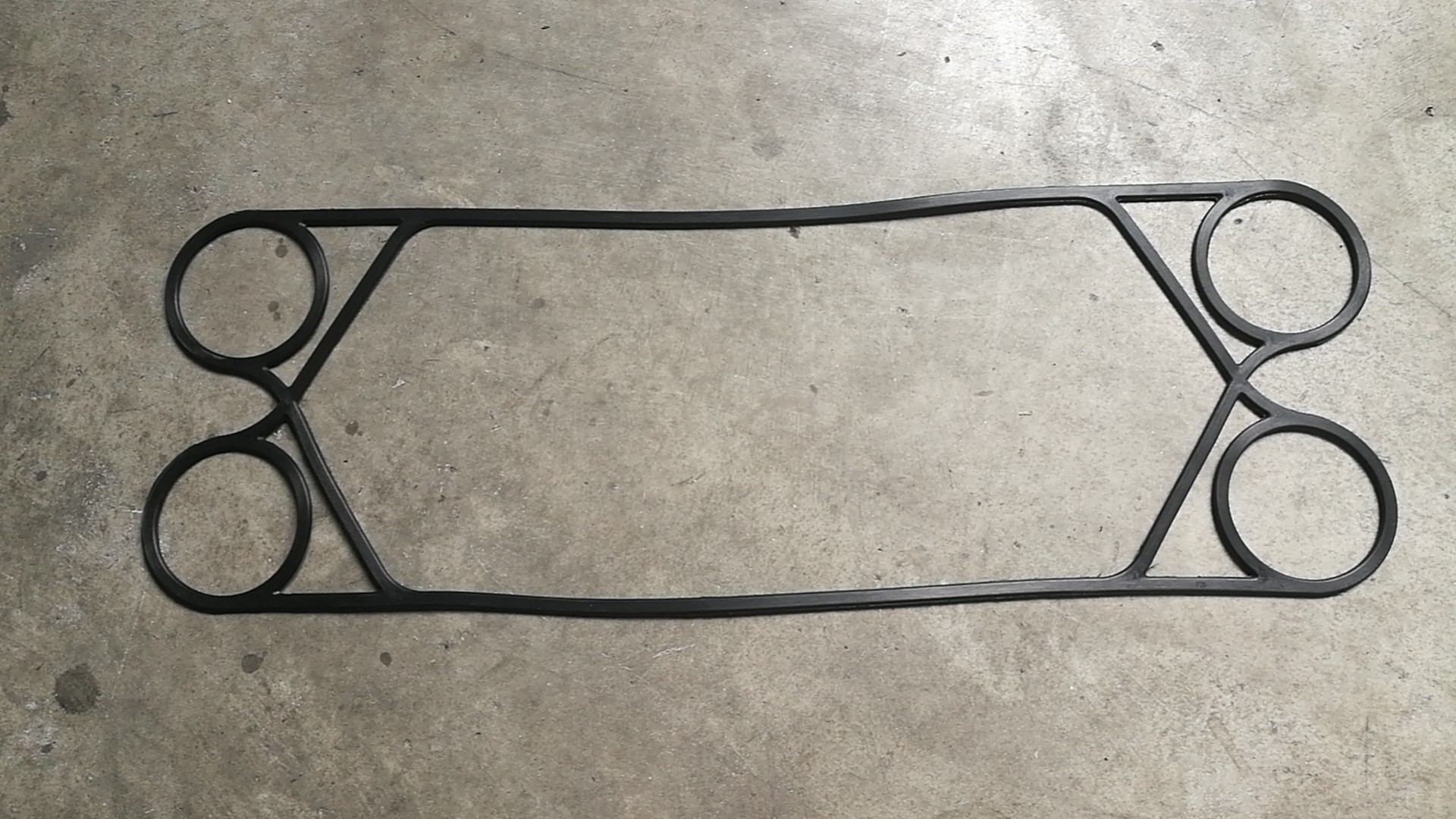

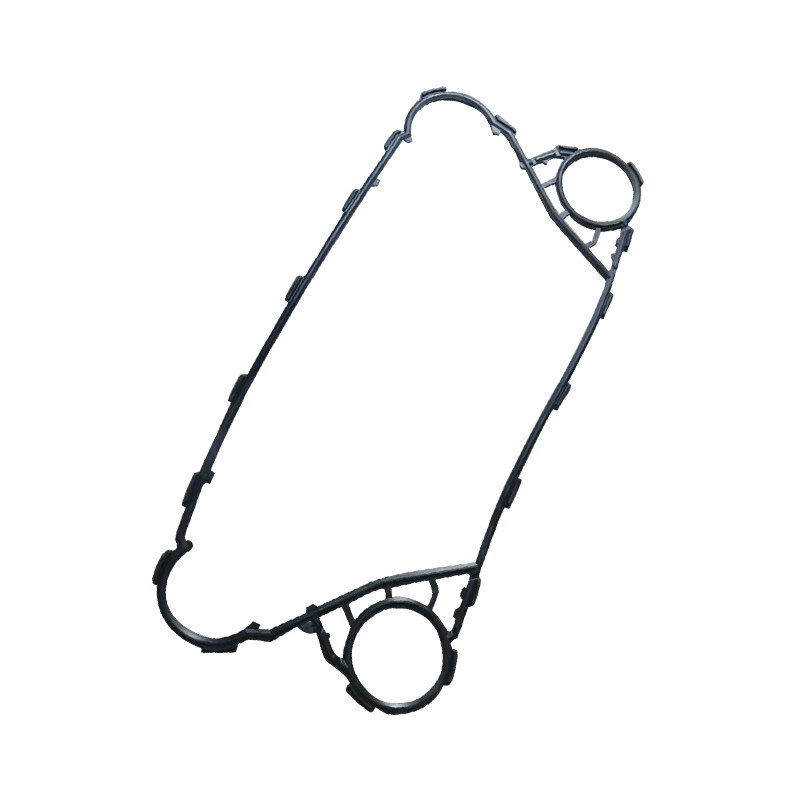

Garrafa/pad para trocador de calorExchangadores de calor de placas Sondex:
1As juntas de trocador de calor, também conhecidas como anéis O, são componentes de pequeno porte que são altamente eficazes em aplicações de vedação.
2Feitas de materiais de borracha macia, estas juntas têm a capacidade de se deformar e armazenar energia quando comprimidas.Bloquear eficazmente quaisquer vias de fuga potenciais e garantir um selo fiável.
3No contexto dos trocadores de calor de placas, a junta de vedação assume um papel fundamental na manutenção da integridade geral e do desempenho do equipamento de transferência de calor.Influenciam directamente os limites de temperatura de funcionamento e a capacidade de pressão do trocador de calor.
4A função principal da junta é estabelecer uma vedação segura, evitando qualquer fuga indesejada do meio de transferência de calor para o ambiente circundante.Serve para evitar a contaminação cruzada entre diferentes materiais a serem tratados no interior do trocador de calor.
| Marca/fabricante | Modelo |
| Sondex |
S1,S4,S4A,S7A,S8,S8A,S9A,S14,S14A,S17,S19A,S20A,S21A,S22A,S31A,S22,SW26,S37,SW40A,S41,S41A,S42,S42A,S62, S43,S47,SN51,S52,S64,S65,S81,S100,S121,SF123,SF160 |
Material da junta:
| Materiais | Intervalo de temperatura de funcionamento | Condições de utilização |
| Acessórios para máquinas e aparelhos | ≤ 135°C | Resistentes a óleos minerais, animais, vegetais e outros meios não polares |
| Acessórios de proteção contra a corrosão | -5°C-150°C | Resistentes ao óleo bruto que contenha enxofre, aos meios mistos que contenham H2S, aos óleos comestíveis de alta temperatura e a outros meios não polares |
| Acessórios de proteção contra a corrosão | ≤ 160°C | Resistente à água quente, vapor de água, bebidas comestíveis e esterilização de leite a altas temperaturas |
| Revestimentos de EPR à base de solventes | -20°C-150°C | Solventes polares e muitos outros bons solventes, tais como solventes lipídicos. |
| Acessórios de proteção | ≤ 180°C | Óleo mineral não polar, óleo lubrificante e outros combustíveis que contenham álcool |
| Garrafas especiais de borracha fluorada | 30°C-130°C | Ácidos inorgânicos que contêm oxigénio, tais como ácidos e bases de alta concentração |
Processo de fabrico de juntas de trocadores de calor de placas.
1O processo de composição da borracha é o primeiro passo, que envolve a mistura de várias matérias-primas e materiais auxiliares de acordo com os requisitos da fórmula especificada.
2Em seguida, o material de borracha é formado em tiras usando equipamentos de extrusão, criando o material de borracha em branco.
3A terceira etapa é o processo de moldagem por compressão. Aqui, a tira de borracha não vulcanizada é colocada na cavidade de um molde aquecido, que é então fechado para iniciar a vulcanização.Este processo ocorre em equipamentos de prensagem, resultando na formação da junta de vedação de borracha.
4Após a moldagem, a junta é submetida a pós-vulcanização.
5A última etapa é a inspecção do produto acabado, que implica a amostragem de uma selecção de produtos acabados e a sua submissão a ensaios, seguindo as normas de processo prescritas.
Método de instalação
As juntas de vedação do trocador de calor de placa podem ser divididas em 3 formas de acordo com o método de instalação nas placas de trocador de calor:
1Tipo de aderência directa: Após a aplicação de selante na junta de vedação, é directamente colada na ranhura de instalação da placa de trocador de calor.
2Tipo de incrustação de pregos de plástico: a placa de intercâmbio de calor é concebida com furos de montagem e os pregos de borracha são concebidos no lado da junta de vedação.Após a junta de vedação ser colocada na fenda de instalação, os pregos de borracha estão inseridos nos furos de montagem.
3. Tipo snap-on: existem fichas na lateral da junta de vedação, e as fichas são utilizadas para fixar a junta de vedação na placa de trocador de calor.
A junta de vedação utiliza diferentes tipos de borracha de acordo com diferentes meios e temperaturas de funcionamento.
Perguntas e respostas
Q1: O produto das juntas vem com garantia?
A1: As juntas são acessórios consumíveis e o ciclo de substituição é geralmente determinado de acordo com as condições específicas de utilização pelo cliente.temperatura, etc. Normalmente recomendamos comprar mais para fins de substituição e backup.
Q2: Existe um desconto disponível para compras por atacado ou a granel?
Resposta: Sim, oferecemos descontos para compras por atacado e a granel.Por favor, entre em contato com o nosso departamento de atacado ou equipe de atendimento ao cliente para informações sobre descontos de atacado e quantidades mínimas de compra.
